Замена светодиодов Nest Dropcam Pro
Данное руководство используется для замены светодиодов внутри Nest Dropcam Pro в случае их поломки или выхода из строя. Убедитесь, что устройство отключено от сети перед открытием.
Шаг 1
Нажмите на крепежные зажимы по бокам корпуса, чтобы снять камеру с монтирования.
Шаг 2
Используя отвертку Philips #0, удалите четыре винта по 3 мм.
Шаг 3
Медленно поднимите переднюю часть корпуса, так как к материнской плате прикреплен антенный кабель.
Осторожно отключите антенный кабель от материнской платы. Вы почувствуете, как этот кабель «выскочит» на месте при отключении.
Шаг 4
Вставьте лопатку под разъем micro-USB и поднимите, чтобы отделить материнскую плату от заднего корпуса.
Шаг 5
Оттяните материнскую плату от заднего корпуса.
Отключите красный и черный кабель, соединяющий материнскую плату с задним корпусом.
Шаг 6
Используя отвертку Philips #0, удалите четыре винта по 2 мм.
Шаг 7

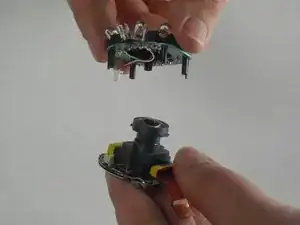

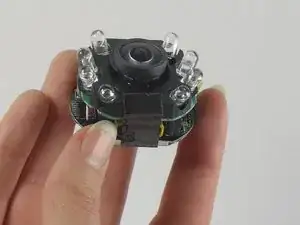

Поднимите сборку объектива и светодиодов от материнской платы.
Отключите желтый и белый кабель от материнской платы.
Шаг 8

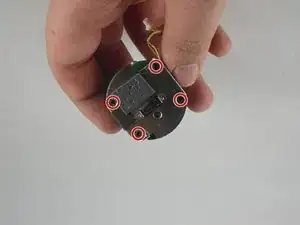

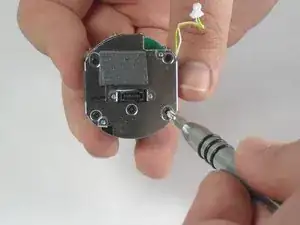

Используя отвертку Philips #0, удалите четыре винта по 2 мм.
Шаг 9

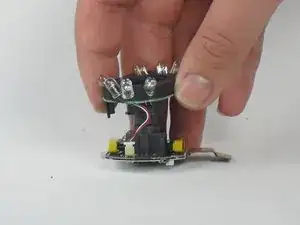

Снимите бумажную пленку, удерживающую объектив и светодиоды вместе.
Отключите красный и белый провод от нижней платы.
Шаг 10

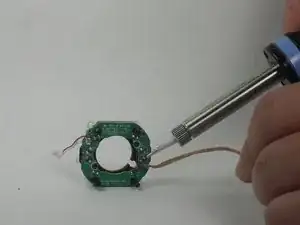

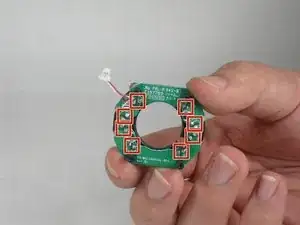

Используя инструмент для распайки, отключите светодиоды от материнской платы.
Если вы не знаете, как паять, ознакомьтесь с Как паять и распаивать соединения.
Паяльники очень горячие и могут вас обжечь, если вы к ним прикоснетесь!
Если держать кончик паяльника на одном месте слишком долго, это может повредить металл на пластиковой плате. Вы не сможете припаять провод к этому месту снова.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
