Ремонт слота CF Canon EOS 20D

Поднимите крышку видоискателя с обеих сторон. Она должна сниматься при небольшом усилии.

Снимите два винта, спрятанные под крышкой окуляра видоискателя.

Отодвиньте резиновую накладку на задней панели, схватив за один из углов и потянув её от корпуса камеры.

После снятия обнаружится спрятанный винт.

Снимите оба винта на задней панели камеры.

Снимите два указанных винта снизу корпуса камеры.

При подъёме панели не поднимайте её слишком высоко, иначе вы рискуете порвать кабель или повредить разъём на плате.

Переведите фикcатор разъёма гибкого кабеля вверх с помощью лопатки.

Передняя панель должна отщёлкнуться, теперь когда кабель отключён.

При сборке убедитесь, что вставляете левую сторону передней панели первой, так как у неё есть небольшой выступ, который должен войти под левую часть корпуса камеры.

Отключите все указанные разъёмы, подняв их фиксаторы.

Снимите гибкий кабель, соединяющий плату управления с дополнительной платой управления.

Вытяните маленький зелёный разъём из гнезда. Будьте осторожны при его снятии, так как можно порвать тонкие провода, входящие в разъём.

Отключите два скрытых разъёма под верхним разъёмом, выделенным розовым.

Отключите третий скрытый разъём.

Снимите три винта с краёв платы.

Поднимите плату вверх и наружу, чтобы можно было открутить заземляющее соединение.

Откройте разъём для слота CF.

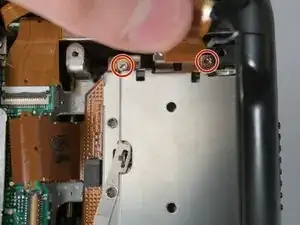

Снимите винт, который крепит нижнюю часть слота CF.

Удалите два последних винта, крепящих верхнюю часть слота CF.

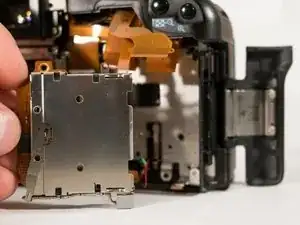

Снимите слот CF.

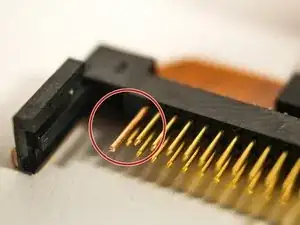

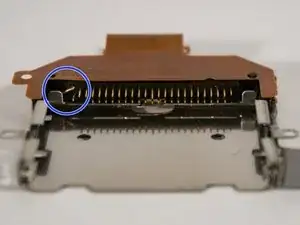

Это одна из нескольких проблем с этим разъёмом CF. Этот контакт сильно изогнут.

Когда контакт так сильно изогнут, велика вероятность, что он сломается при попытке вернуть его в форму. Тем не менее можно аккуратно попытаться выпрямить его.

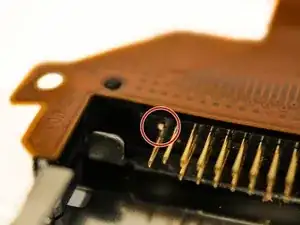

Мне относительно легко удалось заменить отломавшийся контакт участком твёрдой жилы из кабеля Ethernet.

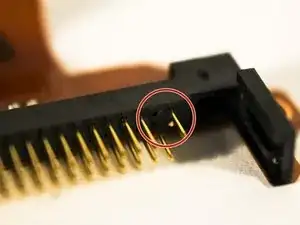

Контакт, который я заменил, должен быть длиннее соседних. Это один из удлинённых контактов в разъёме.

Работать на следующих шагах будет гораздо проще, если снять металлический экран, удерживаемый защёлками на слоте CF. Я забыл показать это на фотографиях руководства.

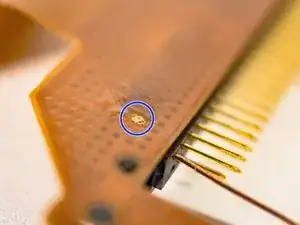

Некоторые контакты были вдавлены настолько глубоко, что повредили дорожки, поэтому потребовалось перенаправить их соединения от нижних переходных отверстий.

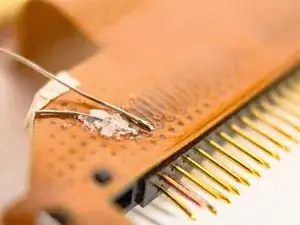

Чтобы припаять к переходным отверстиям, нужно снять маску припоя с них острым инструментом, например ножом Xacto.

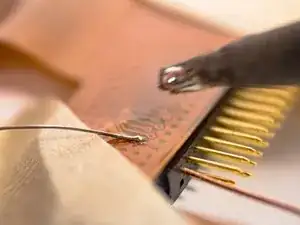

Затем их можно припаять проводом тонкого сечения. Я использовал участок более толстого многожильного провода, отрезал его и расплёл.

Прикрепление разъёма к рабочей поверхности лентой облегчает работу с мелкими припаянными соединениями.

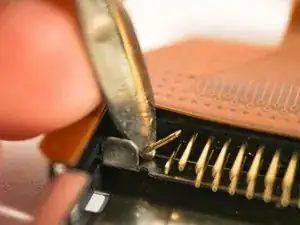

В одном случае мне удалось повторно использовать контакт, который был повреждён внутри, но не снаружи, просто вдавив его на место и подключив провод к оставшейся внутри части.

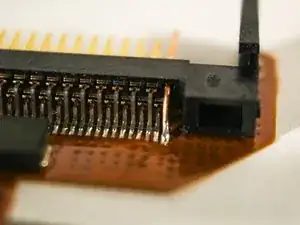

При пайке к переходным отверстиям учтите, что с задней стороны (области, где припаяны все контакты) два контакта по краям — это земля, и они не соединяются с этими переходными отверстиями.

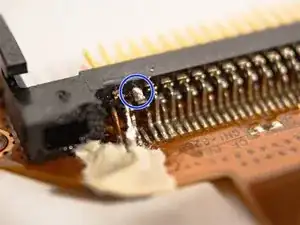

Следите, чтобы не оставлять большого выступа припоя, как здесь. Мне пришлось его уменьшать, так как он касался металлического корпуса разъёма при сборке.

Надеюсь, при сборке вашего EOS 20D сообщение «Err CF» больше не появится.
