Замена защёлки аккумулятора в камере Canon EOS Rebel T1i
Если защёлка аккумулятора заедает или сломана, следуйте этому руководству для её замены. Всё, что потребуется — настойчивость, несколько инструментов и правильный настрой.
Шаг 1

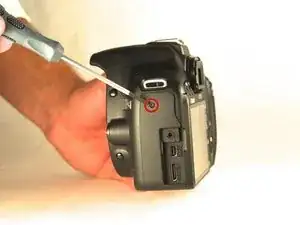

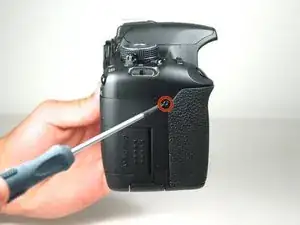

Найдите сторону камеры с HDMI-портом.
Выверните винт 7 мм отвёрткой JIS #000.
Шаг 2

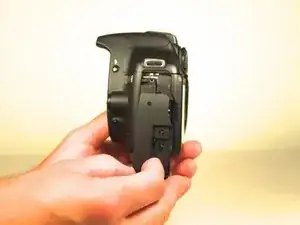

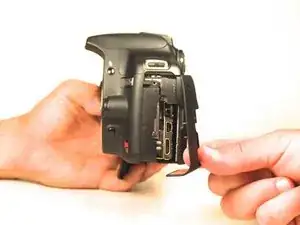

Осторожно отведите пластиковую деталь от корпуса камеры пальцами.
Шаг 3

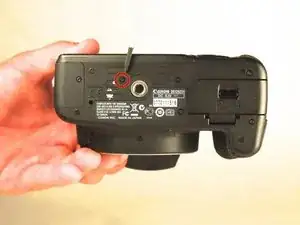

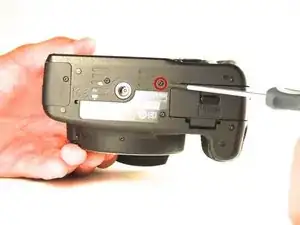

Выверните три нижних винта 4 мм отвёрткой JIS #000.
Шаг 4

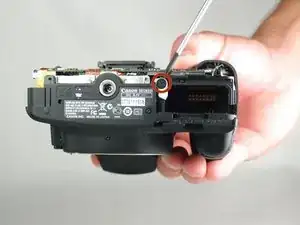

Выверните внутренний винт 4 мм отвёрткой JIS #000.
Шаг 5
Выверните верхний винт 7 мм на правой стороне камеры.
Выверните нижний винт 4 мм на правой стороне камеры.
Шаг 6

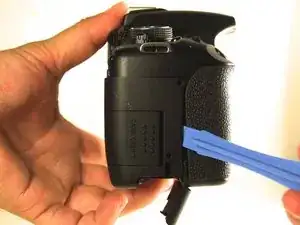

Используйте пластиковый монтажный инструмент, чтобы поддеть и приоткрыть всю заднюю панель.

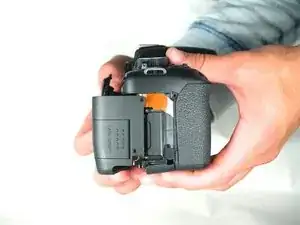

Снимите заднюю панель пальцами.
Шаг 7

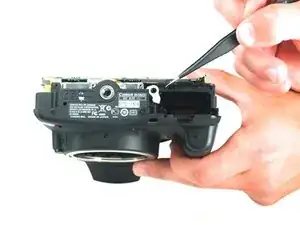

После снятия панели выверните винт 9 мм, удерживающий защёлку аккумулятора.
Снимите белую защёлку с помощью плоскогубцев или пальцами.
Под защёлкой аккумулятора находится пружина. Не потеряйте эту пружину и не допускайте её выпадения.
Заключение
Для сборки устройства выполняйте инструкции в обратном порядке.
Перевод руководства с ifixit.com
