nikon s3700 Замена ЖК-дисплея
Пошаговое руководство по замене повреждённого ЖК-дисплея.
Шаг 1

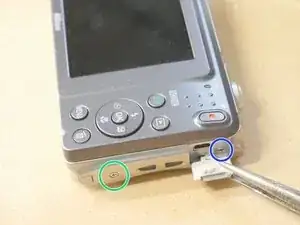

группируйте винты по цветовой маркировке.

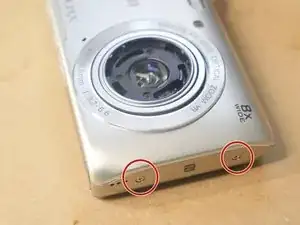

Снимите внешние винты
Шаг 2

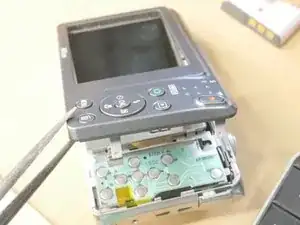

Снимите заднюю крышку.

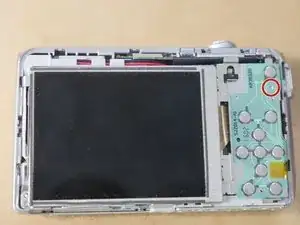

Используя тонкое лезвие, аккуратно приподнимите верхнюю правую сторону платы кнопок, чтобы освободить штифт из отверстия на средней рамке ниже. При этом аккуратно нажмите на верхнюю левую сторону, чтобы освободить плату кнопок из зажима. Одновременно нижний левый угол освободится из другого зажима.
Переверните заднюю плату кнопок, чтобы получить доступ к ZIF-зажиму ЖК.

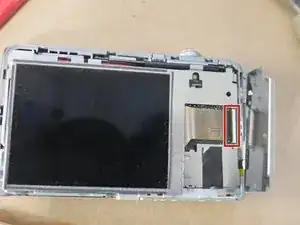

Откройте зажим ZIF-разъёма и выдвиньте гибкий кабель. (На разъёме может быть кусок липкой ленты. Снятие этой ленты может позволить открыть прижимную планку разъёма.)
Зажим ZIF очень хрупкий, поэтому при его отпирании будьте осторожны. Он легко ломается.
Снимите ЖК.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
