Разборка объектива Kodak 'Bantam' Colorsnap

Обязательно сделайте множество фотографий и отметок о том, в каком положении находился объектив до его снятия.

На фото удалена искусственная кожа. Скрытых винтов под ней нет, и снятие имеет смысл только в том случае, если она уже ослабла или грязная.

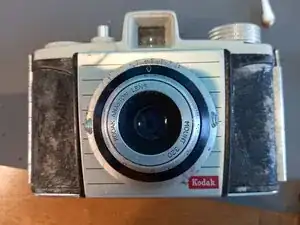

Передняя часть камеры состоит из 2-х частей: объектива спереди и затвора за ним.

Затвор находится позади объектива и не виден снаружи.

Сначала нужно снять объектив. Это делается путем откручивания 2-х винтов с шестигранной головкой сбоку объектива с помощью плоской отвертки 0.9. Они находятся в фокусировочном кольце объектива.

Важно: Эти винты очень маленькие, и не стоит их ронять. Вы можете немного открутить их, чтобы снять напряжение и сцепление, которое они создают. Полностью их снимать не нужно, чтобы удалить первую часть объектива.

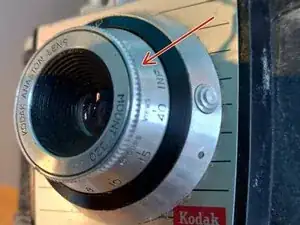

На фото показана первая часть, которая будет снята.

Я сделал небольшую царапину на внутреннем кольце из латуни и на нижней стороне фокусировочного кольца, чтобы убедиться, что поставил его на место. Рекомендую снимать его при бесконечной фокусировке. Так будет проще установить обратно, если вы также открутите среднее (фактическое) фокусировочное кольцо для смазки.

На последнем фото также показаны 3 длинных латунных винта, которые в основном держат все остальные детали на месте. Убедитесь, что вы снимаете детали по одной, а не все, что расслаблено, сразу.

Когда я разбирал, я допустил ошибку и положил детали в неправильном порядке. Убедитесь, что у вас все в правильном порядке.

Порядок следующий (от первой снятой до последней): внешнее фокусировочное кольцо, латунная крышка, черное кольцо с ромбом, группа линз, кольцо диафрагмы, кольцо (должно быть смазанным), название Kodak, бумажная крышка снизу.

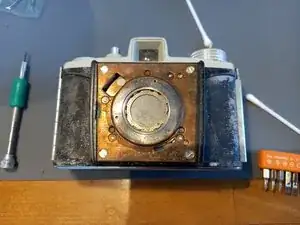

В результате у вас должно получиться вот так.

Отсюда вы можете открутить 4 угловых винта, чтобы добраться до механизма затвора или сфокусироваться на группе линз для очистки пыли или возможной плесени.

Сборка намного сложнее, чем разборка, так что будьте осторожны! И делайте хорошие фотографии!

Также не стоит беспокоиться о том, как было установлено кольцо диафрагмы, оно может быть установлено только одним способом через прорезь.
