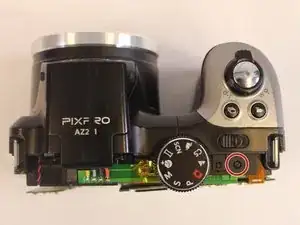

Замена кнопки спуска затвора Kodak PixPro AZ251

Переключите рычажок в положение открытия замка.

Нажмите на крышку батарейного отсека и сдвиньте её наружу, чтобы открыть.

Извлеките батареи.

Удалите в общей сложности четыре винта JIS #000 длиной 5 мм вокруг камеры:

Два винта с правой стороны.

Два винта с левой стороны.

Удалите один крестовой винт Phillips #00 длиной 5 мм с нижней стороны.

Откройте блок вспышки.

Удалите два винта JIS #00 длиной 6 мм, находящиеся внутри корпуса вспышки.

Используйте пластиковый инструмент для вскрытия, чтобы разъединить обе половины корпуса камеры.

Снимите заднюю панель.

Удалите эти три винта JIS #000 с платы управления:

Винт 5 мм.

Винт 4 мм.

Винт 2 мм.

Сдвиньте маленькую металлическую пластину переключателя в сторону.

С помощью пластикового инструмента для вскрытия подденьте ЖК-экран из металлической монтажной пластины.

Используйте лопатку, чтобы поднять фиксирующий язычок в разъёме ленточного кабеля дисплея ZIF.

Вытяните оранжевый кабель из разъёма.

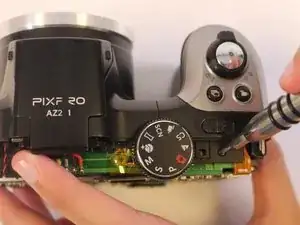

Удалите один винт JIS #000 длиной 4 мм с верхней части камеры.

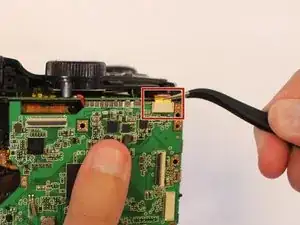

С помощью пинцета отсоедините оранжевый кабель на верхней части материнской платы.

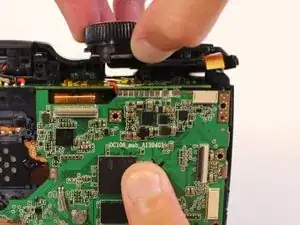

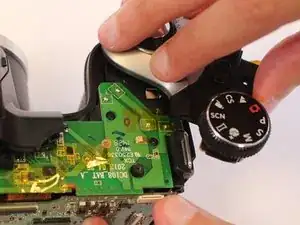

Поднимите диск режимов и снимите его с камеры.

Поворачивайте осторожно, чтобы не сорвать винт, крепящий верхнюю боковую крышку к корпусу камеры.

Переверните камеру вверх дном.

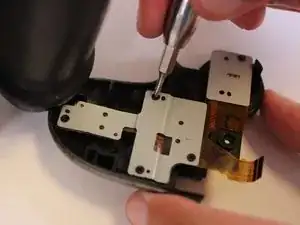

Удалите шесть винтов JIS #000 длиной 2 мм из металлической основы кнопки спуска затвора.

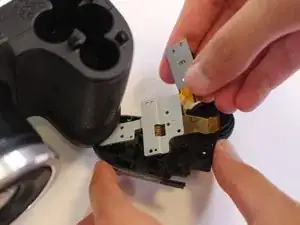

Снимите металлическую основу и ленточные кабели.

Удерживая кнопку спуска затвора на месте, удалите два винта JIS #000 длиной 4 мм из основания.

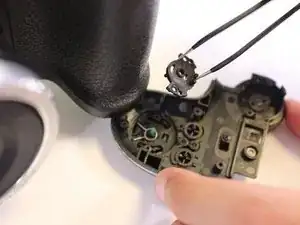

С помощью пинцета снимите пластиковую основу кнопки спуска затвора, вытягивая её строго вверх.

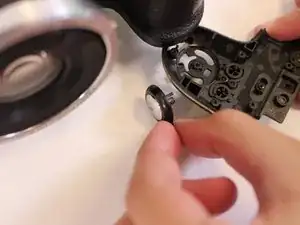

Извлеките кнопку спуска затвора, вытянув её с нижней стороны верхней крышки.
