Замена конденсатора вспышки Kodak S100 EF

Первым делом воспользуйтесь руководством по разборке задней крышки, чтобы попасть внутрь камеры. Позже будут использованы руководства по пайке.

Шаг 1

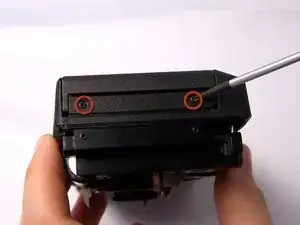

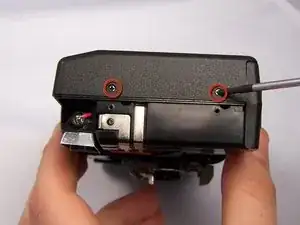

Удалите два винта Phillips размером 6.2 мм с обеих сторон задней крышки камеры.

Поверните камеру так, чтобы дно смотрело вверх, а передняя часть была обращена от вас.

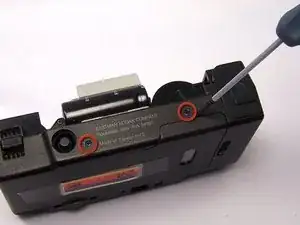

Удалите два винта Phillips размером 6.2 мм на нижней задней крышке камеры.

Задняя крышка теперь откручена и может быть снята.

Задняя часть камеры должна быть обращена вверх.

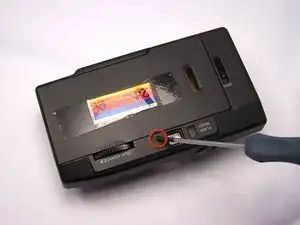

Открутите винт Phillips размером 6.2 мм рядом с видоискателем.

Задняя крышка теперь откручена. Осторожно поднимите и снимите крышку.

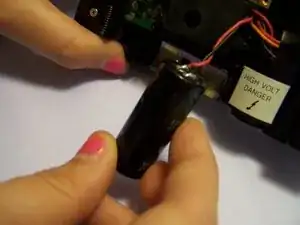

Конденсатор расположен в центре нижней части камеры.

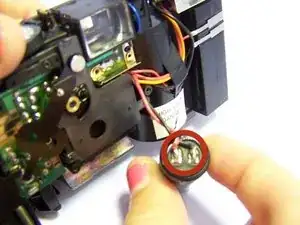

Отпаивайте два соединения в верхней части конденсатора вспышки.

Если вы не знакомы с пайкой, обратитесь к руководству Как паять и отпаивать соединения

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
