Замена материнской платы Kodak PixPro AZ251
В этом руководстве Вы узнаете, как снять и заменить материнскую плату Вашей камеры Kodak PixPro AZ251. Замену материнской платы может потребоваться выполнить, если камера не включается и Вы уже пробовали заменить батареи. Для выполнения этой замены необходимо уверенное владение паяльником.
Шаг 1
Переведите переключатель в положение открытия.
Шаг 2
Нажмите на крышку отсека батарей и сдвиньте её наружу, чтобы открыть.
Шаг 3
Извлеките батареи.
Шаг 4
Удалите в общей сложности четыре винта JIS #000 5 мм вокруг камеры:
Два винта с правой стороны.
Два винта с левой стороны.
Шаг 5
Удалите один винт Phillips #00 5 мм с нижней части.
Шаг 6
Откройте модуль вспышки.
Удалите два винта JIS #00 6 мм, находящихся внутри корпуса вспышки.
Шаг 7
Используйте пластиковый монтажный инструмент, чтобы разъединить обе половины корпуса камеры.
Снимите заднюю панель.
Шаг 8
Удалите эти три винта JIS #000 с платы управления:
Винт 5 мм.
Винт 4 мм.
Винт 2 мм.
Шаг 9
Сдвиньте маленькую металлическую пластину переключателя в сторону.
Шаг 10
Подденьте ЖК-экран из металлической монтажной пластины пластиковым инструментом.
Шаг 11

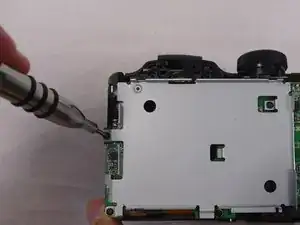

С помощью монтажной лопатки отведите фиксирующий язычок разъёма лентового кабеля ZIF.
Вытащите оранжевый кабель из разъёма.
Шаг 12

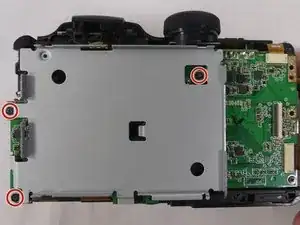

Удалите три винта JIS #000 4 мм с металлической монтажной пластины.
Шаг 13

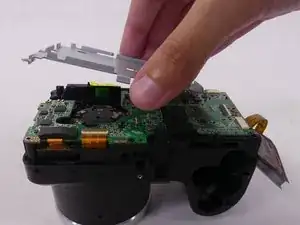

Поднимите металлическую монтажную пластину вручную.
Шаг 14

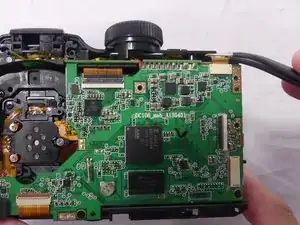

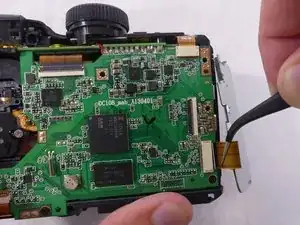

Отсоедините оранжевый кабель, соединяющий маленькую металлическую пластину переключателя с материнской платой, потянув его наружу пинцетом.
Шаг 15

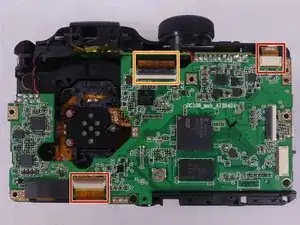

Отсоедините два оранжевых кабеля — один вверху и другой внизу материнской платы, потянув их наружу пинцетом.
С помощью монтажной лопатки отведите фиксирующий язычок разъёма лентового кабеля ZIF.
Шаг 16

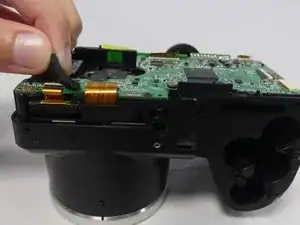

Снимите прямоугольную чёрную подушку в нижнем левом углу материнской платы, потянув её вверх руками.
С помощью монтажной лопатки отведите фиксирующий язычок разъёма лентового кабеля ZIF.
Отсоедините оранжевый кабель, потянув его наружу пинцетом.
Шаг 17

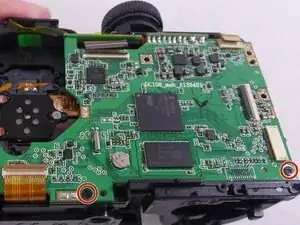

Удалите два винта JIS #000 4 мм с материнской платы.
Шаг 18
Отпаять две пары электрических проводных соединений в верхнем левом углу материнской платы с помощью паяльника.
Отпаять металлический соединитель, соединяющий две части материнской платы, с помощью паяльника.
Шаги по выпайке не показаны.
Шаг 19

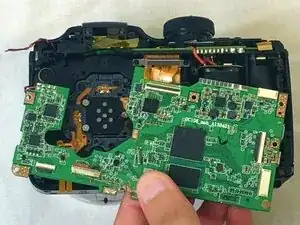

Поднимите материнскую плату вручную.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
