Замена делителя луча Kodak Signet 35
Если изображение размыто или искажено при просмотре через видоискатель вашей Kodak Signet 35, возможно, делитель луча повреждён или загрязнён. В этом руководстве показано, как его демонтировать для чистки или замены. Перед выполнением этих действий убедитесь, что у вас есть все необходимые инструменты и достаточно времени, чтобы аккуратно разобрать и собрать устройство.
Шаг 1

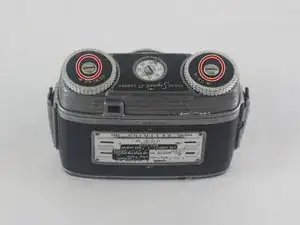

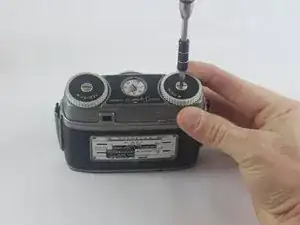

Используя плоскую отвёртку 2,5 мм, выверните два винта с плоской головкой длиной 2,8 мм, которые удерживают рукоятки перемотки и обратной перемотки. Затем снимите шайбы, расположенные под каждой рукояткой.
Шаг 2

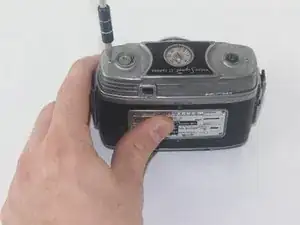

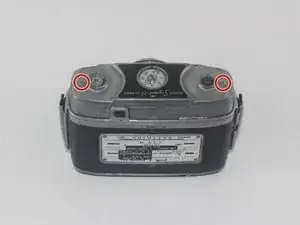

Используя крестовую отвёртку, выверните два винта длиной 2,1 мм с крестовой головкой №00, расположенных на верхней панели камеры.

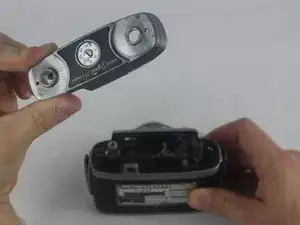

Удерживая камеру одной рукой, другой снимите верхнюю крышку.
Шаг 3

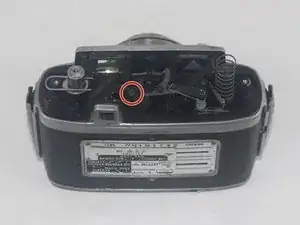

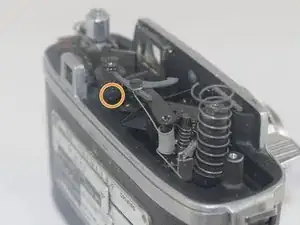

Используя крестовую отвёртку, выверните вертикальный винт с крестовой головкой длиной 2,1 мм, который крепит металлическую скобу, и отложите его в сторону.
Плоской отвёрткой 2,5 мм ослабьте горизонтальный винт с плоской головкой длиной 2,1 мм, который крепит металлическую скобу, и отложите его в сторону.
При сборке устройства НЕ ЗАТЯГИВАЙТЕ винт с плоской головкой длиной 2,1 мм полностью. Затяните его до тех пор, пока делитель луча не окажется в правильном положении, и остановитесь.
Шаг 4

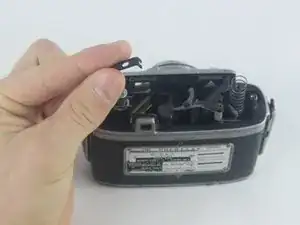

Снимите металлическую скобу, удерживающую делитель луча, и отложите её в сторону.

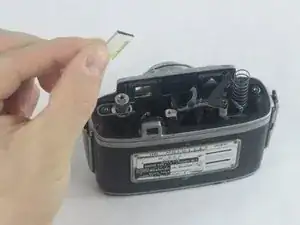

Извлеките делитель луча. Теперь его можно почистить или заменить.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
