Замена диска режимов Kodak PixPro AZ251

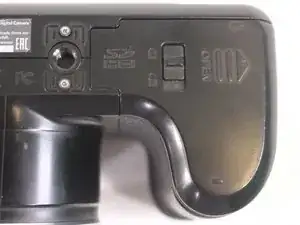

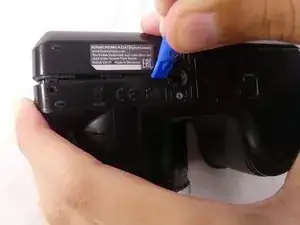

Переключите рычажок в положение открытия замка.

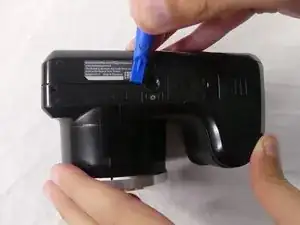

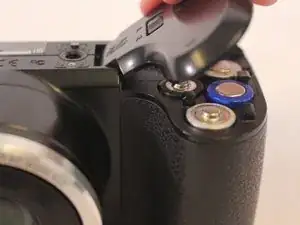

Нажмите на крышку батарейного отсека и сдвиньте её наружу, чтобы открыть.

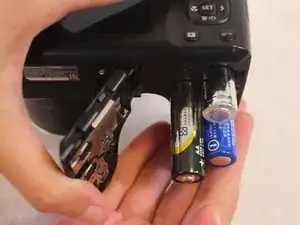

Извлеките батарейки.

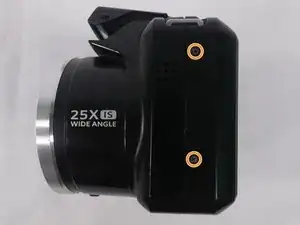

Удалите в общей сложности четыре винта JIS #000 длиной 5 мм вокруг корпуса камеры:

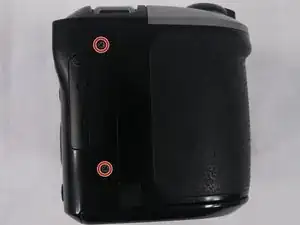

Два винта с правой стороны.

Два винта с левой стороны.

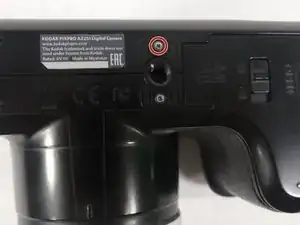

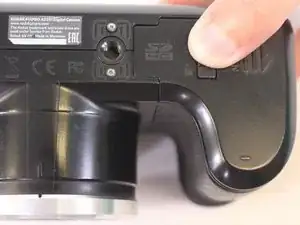

Удалите один винт Phillips #00 длиной 5 мм на нижней стороне.

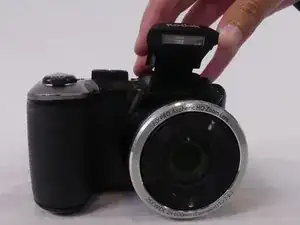

Откройте блок вспышки.

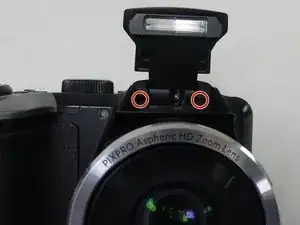

Удалите два винта JIS #00 длиной 6 мм, расположенные внутри корпуса вспышки.

Используйте пластиковый инструмент для вскрытия, чтобы разделить обе половины корпуса камеры.

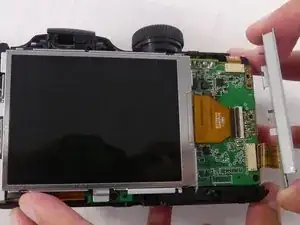

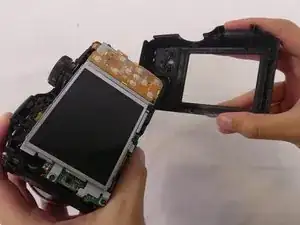

Снимите заднюю панель.

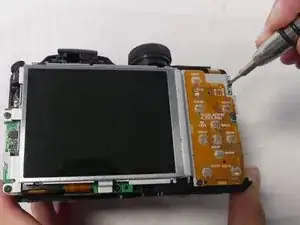

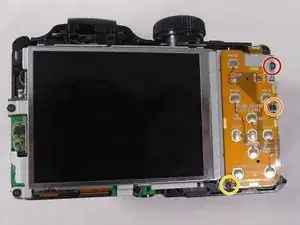

Удалите эти три винта JIS #000 с платы управления:

Винт 5 мм.

Винт 4 мм.

Винт 2 мм.

Отодвиньте маленькую металлическую пластину переключателя в сторону.

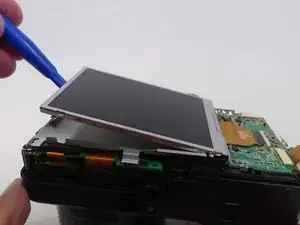

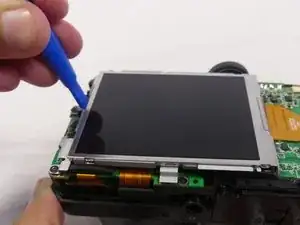

Подденьте ЖК-экран из металлической монтажной пластины пластиковой лопаткой.

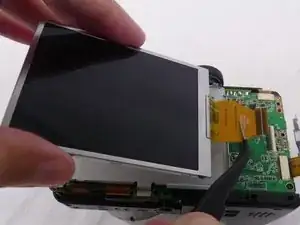

С помощью монтажной лопатки отогните фиксирующий язычок на разъёме лентового кабеля дисплея ZIF.

Вытащите оранжевый кабель из разъёма.

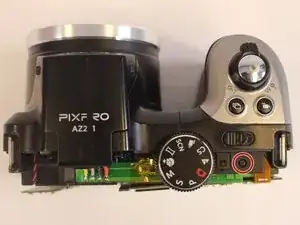

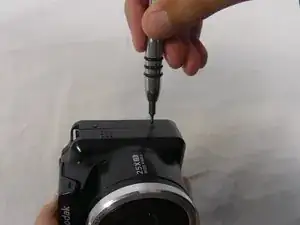

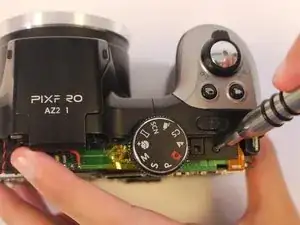

Удалите один винт 4 мм с помощью отвертки J000 сверху камеры, рядом с диском режимов.

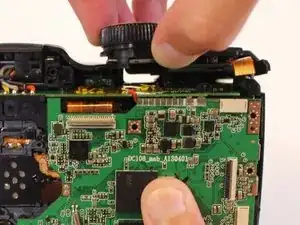

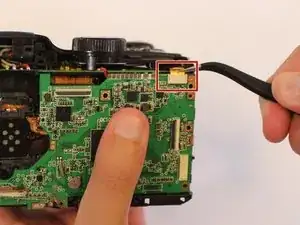

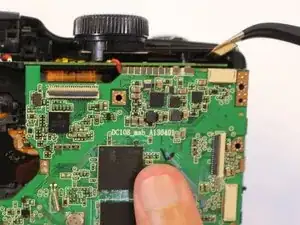

С помощью пинцета отключите оранжевый кабель от верхней части материнской платы рядом с диском режимов.

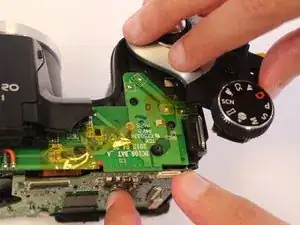

Поднимите верхнюю боковую крышку вверх.

Поверните верхнюю боковую крышку вправо.

Поворачивайте осторожно, чтобы не сломать винт, крепящий верхнюю боковую крышку к основному корпусу камеры.

Переверните камеру вверх дном.

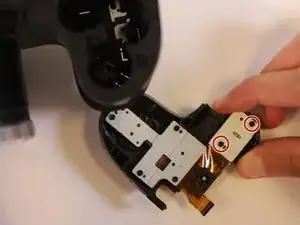

Удалите два винта JIS #000 длиной 2 мм из металлической основы диска режимов.

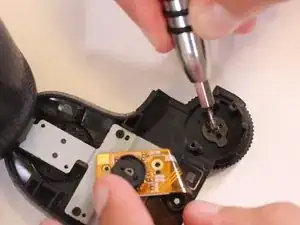

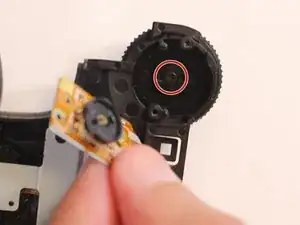

Поднимите металлическую основу и извлеките центральный винт JIS #000 длиной 4 мм из центра диска режимов.

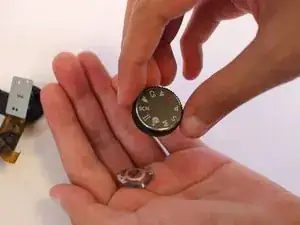

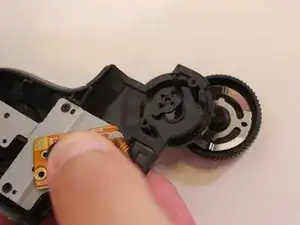

Диск режимов теперь должен быть свободен и легко сниматься с верхней боковой крышки.

Переверните диск режимов вверх дном, чтобы извлечь металлическую деталь внутри.
