Замена материнской платы Samsung S860

С камерой, лицевой стороной экрана вверх, сдвиньте крышку отсека для батарей вправо.

Удалите старые батареи.

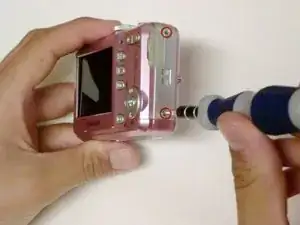

Удалите все винты вдоль краев камеры, используя отвертку Philips #00.

Сдвиньте крышку отсека для батарей, прежде чем снимать внешние крышки камеры.

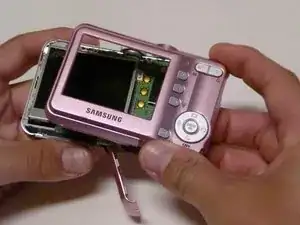

Осторожно отстегните заднюю крышку (сторону с LCD экраном) от передней половины.

Существуют зажимы, крепящие верхнюю часть задней крышки. Не бойтесь приложить необходимую силу для её снятия.

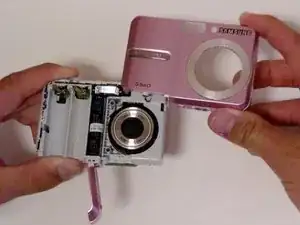

Переверните камеру на лицевую сторону (сторона с объективом). Осторожно снимите переднюю крышку.

На стороне объектива тоже есть зажимы, поэтому не стесняйтесь использовать силу.

Поставьте камеру так, чтобы экран был обращен к вам.

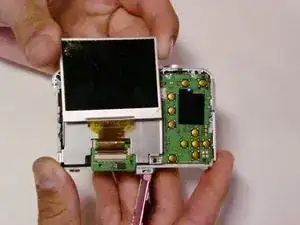

Снимите LCD экран со стеклянной панели.

Замените поврежденный LCD экран на исправный.

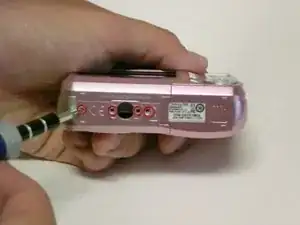

Используя отвертку Philips #00, удалите шесть винтов по 4.3 мм вдоль краев камеры.

Сохраните их для сборки камеры.

Поверните нижний край камеры к себе.

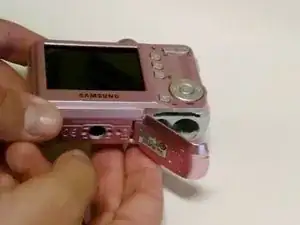

Откройте отсек для батарей.

Это необходимо сделать для снятия внешних крышек камеры.

Осторожно отстегните заднюю часть камеры (сторону с LCD экраном) от передней.

Переверните камеру на лицевую сторону (сторона со вспышкой) и снимите корпус.

На обеих сторонах корпуса есть зажимы, которые крепят его к камере, поэтому вам может понадобиться приложить усилие для его снятия.

Ориентируйте камеру так, чтобы LCD экран был направлен к вам.

Снимите любую ленту, которая удерживает экран.

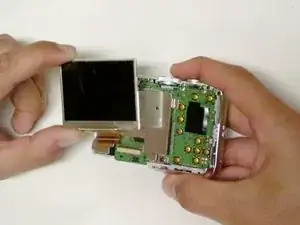

Поднимите LCD экран со стеклянной панели.

Поднимите задвижку на корпусе камеры, где шлейф подключается к разъему.

Удалите шлейф с логической платы, аккуратно вытаскивая его прямо.

Старайтесь не перегибать или сминать шлейф.

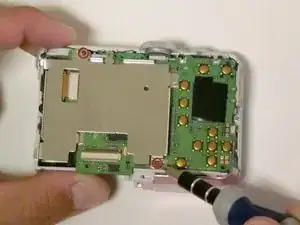

С помощью отвертки Philips #00 удалите два винта по 4.5 мм со стеклянной панели.

Отделите стеклянную панель от логической платы.

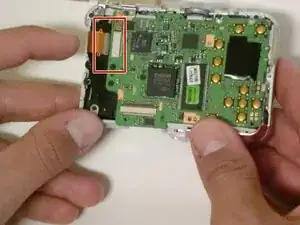

Найдите коричневый шлейф, прикрепленный к верхнему левому краю логической платы.

Удалите этот шлейф, аккуратно потянув в сторону, противоположную логической плате.

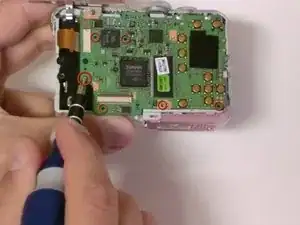

Используя отвертку Philips #00, удалите три винта по 3.32 мм, соединяющие логическую плату с камерой.

Отделите логическую плату от корпуса камеры.

Отделите логическую плату, аккуратно от pulling away from the camera.

Будьте осторожны, чтобы не повредить отсек для батарей. Датчики батареи прикреплены к логической плате, поэтому будьте осторожны.

USB-разъем может быть зажат в корпусе, но как только вы освободите его, провода батареи выйдут довольно легко.
