Разборка верхней панели Canon EOS Rebel XS

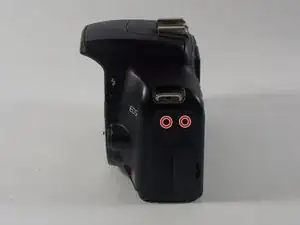

Удалите два черных винта размером 3 мм с боковой крышки при помощи крестовой отвёртки #00.

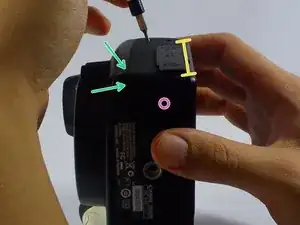

Снизу удалите винт размером 6 мм с помощью крестовой отвёртки #00.

Подденьте панель, начиная с переднего/нижнего угла, как указано.

С обратной стороны есть скрытая кромка.

Удалите три винта средней длины с нижней части камеры.

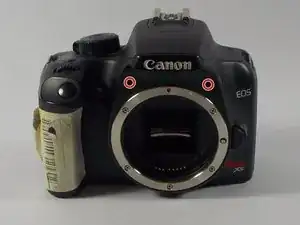

Удалите два винта средней длины на передней панели камеры над байонетом объектива.

После этого вы можете использовать лопатку, чтобы поддеть панель с противоположной стороны.

Если начать с стороны рукоятки, будет сложнее ослабить панель.

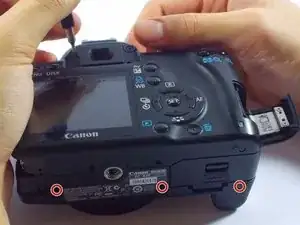

Удалите три длинных черных винта снизу при помощи крестовой отвёртки #00.

Используйте пинцет, чтобы lift панель.

Как только вы сняли заднюю крышку, используйте пару пинцетов, чтобы аккуратно потянуть за ремешок, который соединяет заднюю крышку с камерой.

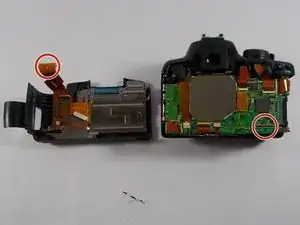

Удалите следующие шлейфы с помощью пинцетов, аккуратно потянув за них.

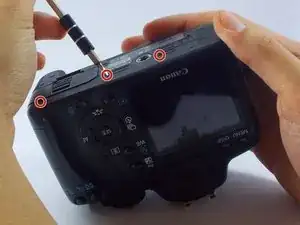

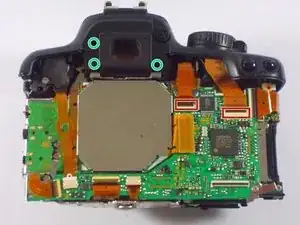

Удалите три черных винта рядом с видоискателем, используя крестовую отвёртку.

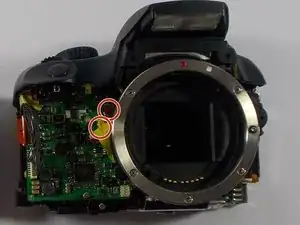

Удалите разъемы кабелей, прикрепленные к передней части камеры рядом с байонетом объектива.

Будьте осторожны при вытягивании проводов, используйте пинцеты, чтобы удалить провода.

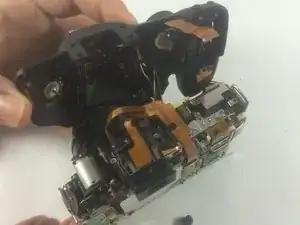

Вы можете использовать пальцы, чтобы снять верхнюю панель камеры.
