Замена водяного насоса в льдогенераторе Insignia NS-IMP26SS7
В этом руководстве показано, как снять водяной насос в льдогенераторе Insignia. Для начала разборки насоса требуется руководство по замене лотка для льда.
Шаг 1

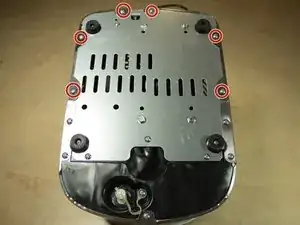

Снимите 6 винтов, удерживающих заднюю панель.

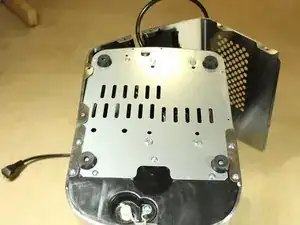

Снимите заднюю панель.
Шаг 2
Снимите 4 винта, крепящие лоток для льда к корпусу льдогенератора.
Шаг 3

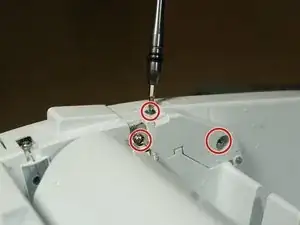

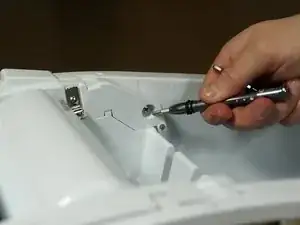

Снимите 4 винта, крепящие лоток для льда сверху.
Шаг 4

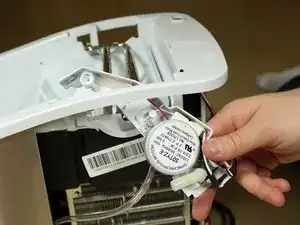

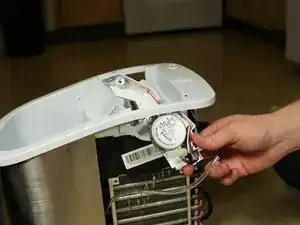

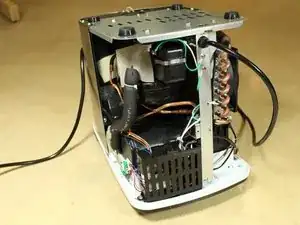

Поднимите водяной насос в сторону.
Шаг 5

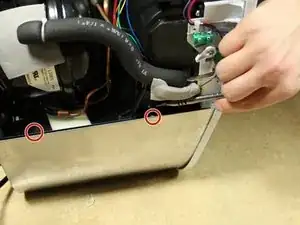

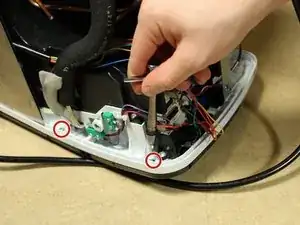

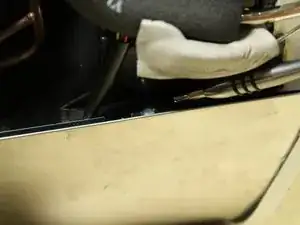

Снимите последние 2 винта.
Шаг 6

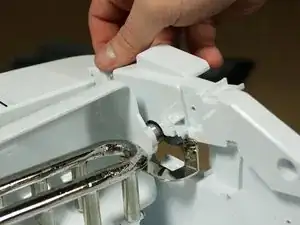

Снимите пластиковую крышку с печатной платы, нажав защёлку сбоку. Может понадобиться лопатка для поддевания.

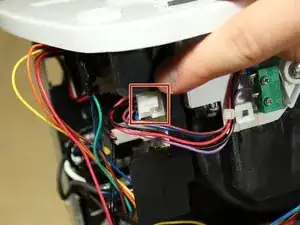

Отключите шнур лотка для воды.
Шаг 7

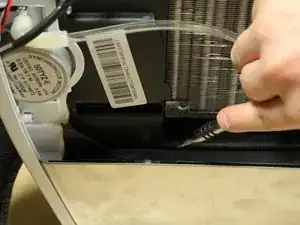

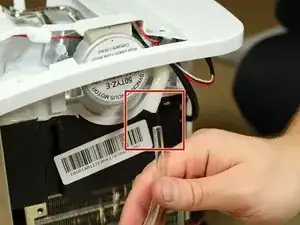

Отключите водяной шланг.

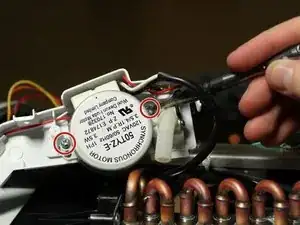

Снимите 2 винта, крепящие насос к соединению лотка для льда.
Шаг 8

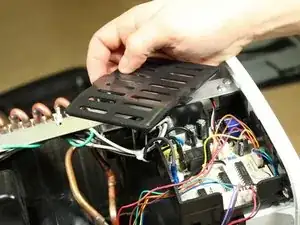

Снимите пластиковую крышку над печатной платой, нажав на защёлку с одной стороны. Может потребоваться инструмент для поддевания.
Шаг 9

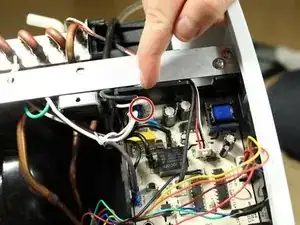

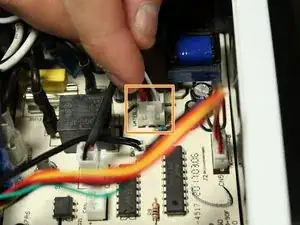

Отключите источник питания и управляющие кабели от печатной платы.
Возможно, потребуется разрезать электрическую ленту, чтобы освободить провода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
