Замена кабеля питания Euhomy IM-06D
Это руководство предназначено для льдогенератора Euhomy IM-06D. Цель руководства — заменить кабель питания. Эта деталь обеспечивает питание льдогенератора. Признаки, указывающие на необходимость замены этой детали: устройство не включается или не держится включённым длительное время. Перед началом любых работ обязательно отключите устройство от сети.
Шаг 1

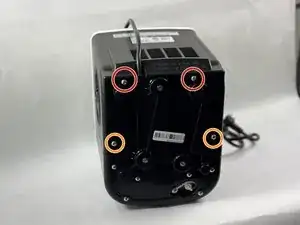

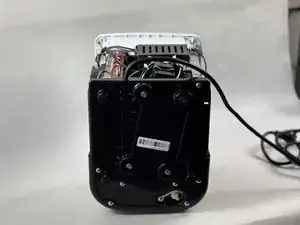

Поверните устройство так, чтобы были видны винты на дне.
Удалите два винта с крестообразным шлицем, 15 мм.
Удалите два винта с крестообразным шлицем, 10 мм.
Шаг 2

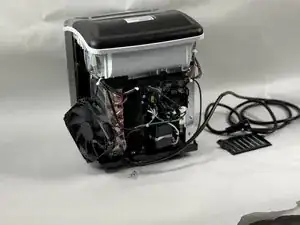

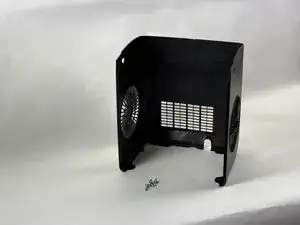

Снимите заднюю панель устройства.
Шаг 3

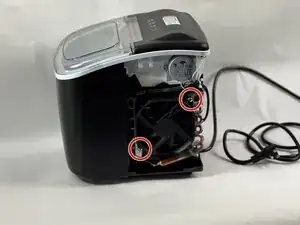

Удалите два винта с крестообразным шлицем, 10 мм, которые фиксируют вентилятор.
Шаг 4

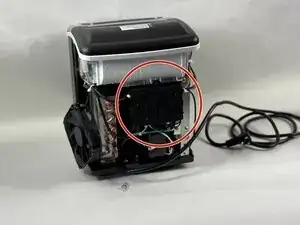

Снимите защитную крышку.
Шаг 5
Перережьте стяжку, удерживающую провода вместе.
Отсоедините провод от платы.

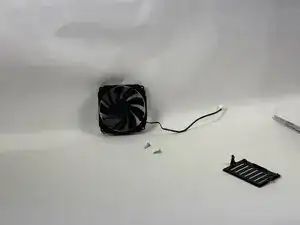

Снимите вентилятор с устройства.
Шаг 6

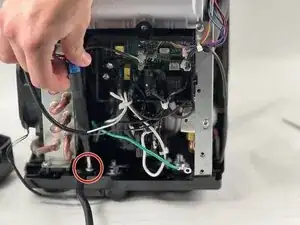

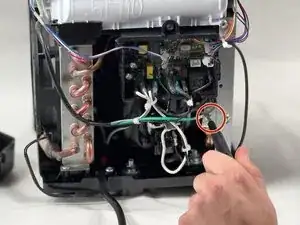

Проследите за зелёным проводом заземления и удалите винт 15 мм, фиксирующий его, при помощи отвертки с крестообразным шлицем.
Шаг 7
Удалите винт с крестообразным шлицем, фиксирующий кабель питания.
Шаг 8

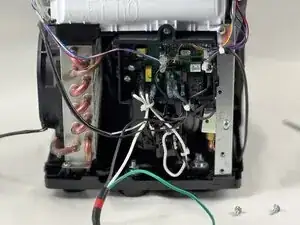

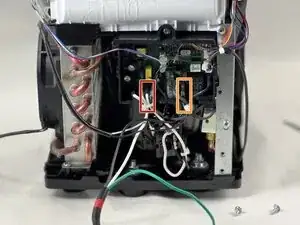

Проследите белый провод и отсоедините его от материнской платы.
Проследите чёрный провод и отключите его от материнской платы.

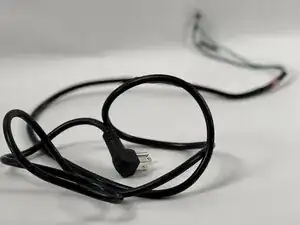

Снимите кабель питания.
Заключение
Для сборки устройства выполните вышеописанные шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификацией R2 или e-Stewards.
Если ремонт прошёл неудачно, попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
