Проверка и замена теплового предохранителя сушильной машины Whirlpool WED87HED

Перед началом ремонта отключите сушилку от сети.

Ваш сетевой кабель может иметь четыре контакта вместо трёх. Дополнительный контакт — это заземление.

На протяжении всего руководства отслеживайте каждый винт и возвращайте его на то же место.

Используйте гаечный ключ‑насадку 5/16 дюйма, чтобы снять два винта длиной 15,7 мм, крепящих верхнюю панель к заднему кронштейну.

Схватите верхнюю панель и сдвиньте её на 1/2–1 дюйм (1,3–2,5 см) к задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём подсветки барабана.

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы снять два листовых винта длиной 16,3 мм, расположенные по концам панели управления.

Поднимите панель управления вверх и наклоните её от шасси, чтобы снять.

Проследите, чтобы кабель был пропущен через отверстие в шасси.

При сборке пропустите кабель через соответствующее отверстие перед установкой панели управления.

Используйте маленькую плоскую отвёртку или лопаточку, чтобы отщёлкнуть обе стороны разъёма дверного переключателя.

Отсоедините разъём.

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы снять три верхних листовых винта панели длиной 16,4 мм.

Наклоните машину назад и надежно её зафиксируйте или попросите помощника удерживать её.

Используйте гаечный ключ‑насадку 1/4 дюйма, чтобы снять четыре листовых винта по нижнему краю панели:

Два винта 16,4 мм

Два винта 13 мм

Используйте крестовую отвёртку, чтобы снять два винта длиной 15,8 мм внутри дверного проёма под отверстием барабана.

Панель тяжёлая и громоздкая. Возможно, вам понадобится помощник для этого шага.

Оттяните нижнюю часть панели от шасси примерно на два-три дюйма (5–7,5 см).

Поднимите переднюю панель с небольших выступов на шасси у верхней части панели и снимите её.

Следите, чтобы не зацепить жгут проводов дверного переключателя при снятии панели.

Используйте гаечный ключ‑насадку 5/16 дюйма, чтобы снять винт пластинчатой крышки длиной 16,2 мм.

Снимите крышку.

При необходимости пометьте кабели перманентным маркером и сделайте фотографию или схему.

Используйте крестовую отвёртку или гаечный ключ‑насадку 1/4 дюйма, чтобы снять три винта длиной 21,4 мм.

Если у вашей вилки 4 контакта, от шнура также будет соединение заземления. Используйте гаечный ключ‑насадку 5/16 дюйма, чтобы снять это соединение.

Осторожно протяните кабель вниз через круглое отверстие.

Убедитесь, что вы правильно восстановите соединения при сборке.

Используйте шестигранную насадку 5/16 дюйма, чтобы снять зелёный заземляющий винт длиной 16,5 мм.

Используйте крестовую отвёртку, чтобы снять два винта клеммного блока шнура длиной 15,3 мм.

Переместите клеммный блок шнура за заднюю панель.

Используйте головку‑накидку на 1/4 дюйма, чтобы выкрутить одиннадцать винтов задней панели.

Десять винтов длиной 20 мм

Один винт длиной 12,9 мм под впуском воды.

На протяжении всей инструкции отслеживайте каждый винт и при сборке устанавливайте его точно в то же место, откуда он был снят.

Используйте головку‑накидку на 1/4 дюйма, чтобы выкрутить винт длиной 16,4 мм, удерживающий кронштейн основной платы на шасси.

Используйте головку‑накидку на 1/4 дюйма, чтобы выкрутить два винта длиной 20 мм в верхней задней части машины.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующее:

Убедитесь, что вентиляционная труба вставлена в гильзу на панели.

Убедитесь, что защёлки внизу выровнены по нижней кромке шасси.

Установите панель так, чтобы её отверстия для винтов совпадали с шасси.

Вытяните фильтр от ворса вверх из гнезда фильтра, чтобы извлечь его.

На этих фотографиях передняя панель установлена, но процедура та же, если передняя панель уже снята.

Используйте головку‑накидку на 1/4 дюйма, чтобы выкрутить монтажные винты длиной 16,4 мм, удерживающие корпус фильтра от ворса.

Вытащите корпус фильтра наружу от шасси и опустите вниз, чтобы снять его.

Сожмите фиксирующие защёлки на разъёме датчика влажности.

Отсоедините разъём.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна основной платы на Вашей машине.

Отсоедините все разъёмы на передней половине основной платы.

Пометьте, сфотографируйте или сделайте схему расположения разъёмов и положения кронштейна основной платы на Вашей машине.

Отсоедините все разъёмы с задней половины основной платы.

Используйте головку‑накидку на 1/4 дюйма, чтобы выкрутить винт по металлу длиной 12,8 мм, удерживающий основную плату в кронштейне основной платы.

Поднимите задний угол основной платы, ближайший к боковым стенкам шасси.

Вам нужно освободить фиксирующую защёлку на боковой стороне основной платы.

Сдвиньте основную плату к передней части сушилки, чтобы освободить защёлки, фиксирующие её в кронштейне основной платы.

Снимите основную плату с кронштейна основной платы.

Используйте головку‑накидку на 1/4 дюйма, чтобы открутить винт по металлу длиной 16,4 мм, удерживающий кронштейн основной платы.

Снимите кронштейн основной платы с шасси и поверните его так, чтобы была видна нижняя сторона.

С помощью длинногубцев или разжимного ключа сожмите фиксирующие лепестки зажима удержателя жгута проводов.

Отделите жгут от кронштейна основной платы и снимите кронштейн основной платы.

Используйте головку‑накидку на 1/4 дюйма, чтобы выкрутить два винта, крепящих верхнюю переднюю перегородку к передней части шасси.

Один винт по металлу длиной 16,4 мм

Один винт по металлу длиной 19,8 мм

Используйте головку‑накидку на 1/4 дюйма, чтобы выкрутить два винта по металлу длиной 16,5 мм, крепящих верхнюю пластиковую часть к верхней передней перегородке.

Снимите верхнюю переднюю перегородку и отложите её в сторону.

Тщательно запомните путь ремня перед продолжением.

Будьте очень осторожны на этом шаге! Натяжной рычаг находится под пружинным натяжением и может защемить вас, либо он может повредить выключатель ремня, если рычаг позволит резкому опусканию.

Поднимите натяжной рычаг (металлическая перевёрнутая буква "Г"), чтобы ослабить натяжение приводного ремня.

Снимите ремень с шкива двигателя.

Осторожно опустите натяжной рычаг до положения, параллельного полу сушилки.

При сборке снова воспользуйтесь вашими заметками или ссылкой на путь ремня, чтобы правильно продеть приводной ремень.

Используйте трещотку с насадкой на 1/4 дюйма, чтобы вынуть четыре винта, удерживающие нижний передний щит.

Два листовых винта длиной 16,1 мм на левой стороне нижнего переднего щита.

Два листовых винта длиной 13,2 мм на правой стороне нижнего переднего щита.

Поддерживая барабан, снимите нижний передний щит со защёлок на шасси.

Опустите щит примерно на 2 дюйма, чтобы освободить ролики барабана, размещённые под барабаном.

Поддерживая барабан, снимите нижний передний щит.

При сборке наклоните щит вправо, чтобы заправить ролики под выступ на передней части барабана. Как только барабан окажется на роликах, вы сможете вернуть щит в вертикальное положение.

Используйте ремень, чтобы поднять барабан на несколько дюймов.

Выведите барабан через переднюю часть сушилки.

Обратите внимание, какой конец барабана обращён вперёд.

Если ремень порван, встаньте перед барабаном и просуньте в него руки. Поднимите его и вытяните через переднее отверстие машины. Желательно, чтобы кто‑то помог вам с этим.

Убедитесь, что при установке нижнего переднего щита вы правильно вернёте барабан на ролики. Действуйте медленно и не применяйте усилия силой.

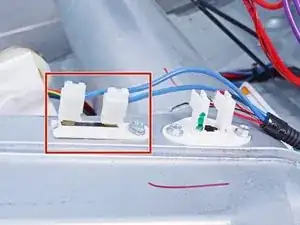

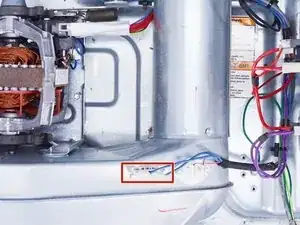

В следующих шагах показано, как заменить термический предохранитель.

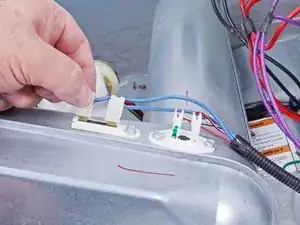

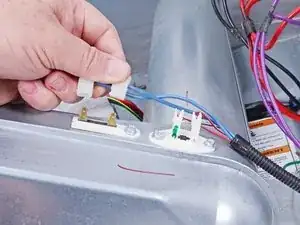

Отсоедините два плоских контакта, подключённых к термическому предохранителю.

Всегда отсоединяйте провода, держа за разъём, а не за провод.

Если вы не уверены, как пользоваться мультиметром, посмотрите это руководство.

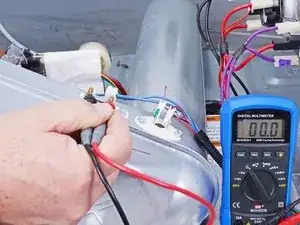

Установите мультиметр в режим омов (Ω). Если у вашего прибора несколько шкал для омов, выберите (Rx1).

Коснитесь щупами контактов термического предохранителя. Показание должно быть меньше одного Ω. На фото показано значение для исправного термического предохранителя.

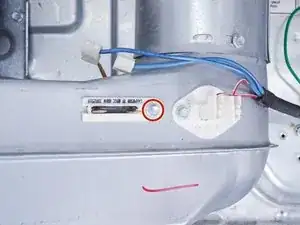

Используйте трещотку с насадкой на 1/4 дюйма, чтобы вынуть листовой винт длиной 12,9 мм, крепящий термический предохранитель.

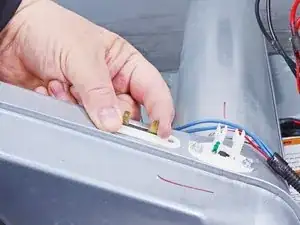

Слегка приподнимите конец предохранителя с винтом, затем вытяните язычок из монтажного отверстия.

Поднимите термический предохранитель из монтажного отверстия и замените его.

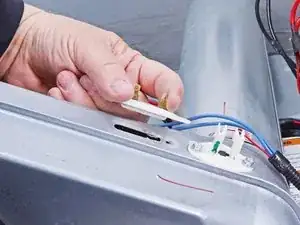

Слегка приподнимите конец предохранителя с винтом, затем вытяните язычок из монтажного отверстия.

Поднимите термический предохранитель из монтажного отверстия и снимите его.
