Замена мотора стиральной машины Amana NTW4516FW
Перед вами стиральная машина Amana с проблемами мотора. Это было определено после запуска автоматической диагностики. Замена проста, без подводных камней и сложностей.
Для выполнения этой замены нужно получить доступ к нижней части. Лучше поставить машину на переднюю панель. Подложите несколько старых одеял и т.п., чтобы не поцарапать переднюю часть. Поскольку я проводил полную переборку этой машины, я также снял панель управления. Мне было удобнее поставить машину вверх дном :-)
Шаг 1
Здесь не показано, что перед работой необходимо отключить стиральную машину от сети и отсоединить шланги подачи воды! Сначала необходимо снять крышку шкива. Она крепится двумя болтами 5/16.
Сначала необходимо снять крышку шкива. Она крепится двумя болтами 5/16.

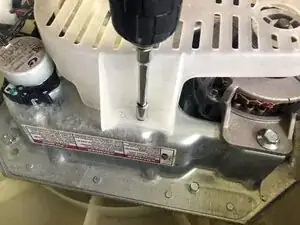

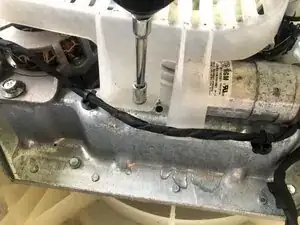

Используйте электрическую отвертку с коротким удлинителем и торцевой головкой 5/16, чтобы снять правый винт,
а затем левый винт — так удобнее. Конечно, подойдёт и ручной трещоточный ключ или гаечный держатель.
Шаг 2
Снимите крышку шкива

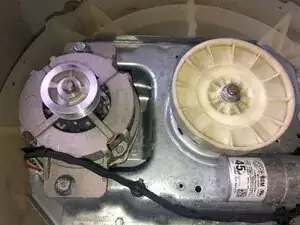

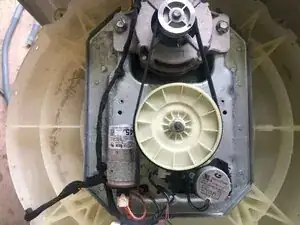

Теперь хорошо видны мотор, шкив привода (муфта находится под ним), переключающий исполнительный механизм и пусковой конденсатор мотора

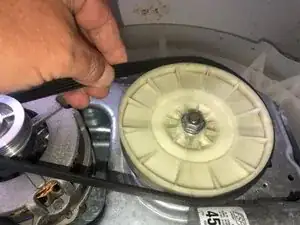

Чтобы снять приводной ремень, поднимите одну сторону вверх и потяните его к приводному шкиву, продолжая тянуть вверх. Ремень в конечном итоге сойдёт со шкива
Шаг 3
Ремень теперь снят

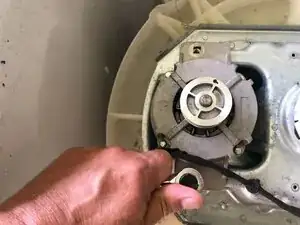

Мотор крепится к корпусу двумя машинными болтами 13 мм
Я использую торцевую головку 13 мм, чтобы снять один из них,
Шаг 4
а затем второй болт

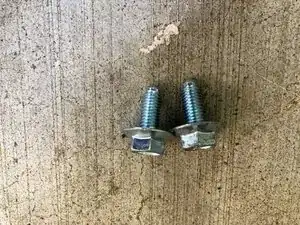

Оба болта одинаковые

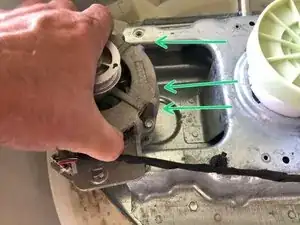

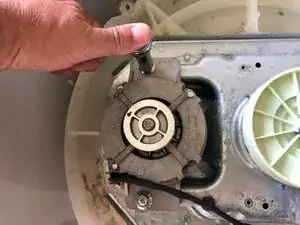

Мотор всё ещё зажат в корпусе. Сдвиньте его наружу
Шаг 5

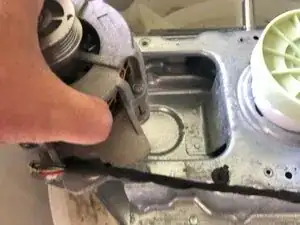

а затем поднимите его вверх. Длина электрического кабеля позволяет выполнить это движение.

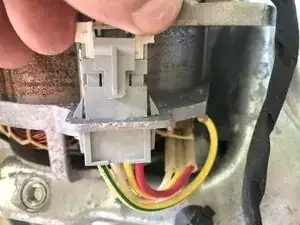

Далее нужно отсоединить электрический разъём. Он оснащён фиксирующей защёлкой.

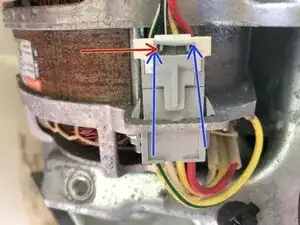

Сдвиньте фиксирующую защёлку вверх (теперь вы увидите зазор (красная стрелка))
Шаг 6

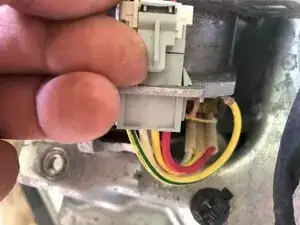

поднимите фиксирующую защёлку ногтем (или подденьте небольшой отвёрткой)
тяните за разъём, (не за провод!)
пока разъём не выйдет
Шаг 7
Теперь мотор можно заменить.

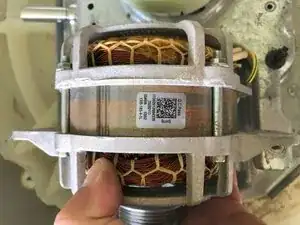

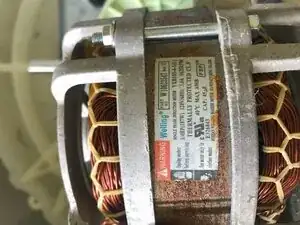

Вот бирка для тех, кому потребуется дополнительная информация о моторе.
Калибровочный цикл должен быть выполнен всякий раз, когда заменяется основной компонент, т.е. главный модуль управления, мотор, насос и т. п. Чтобы запустить цикл, используйте инструкции, полученные от продавца запасной части. Или воспользуйтесь техническим листом для этой машины и следуйте инструкциям на странице 4
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
