Замена приводного актуатора стиральной машины Amana NTW4516FW

Для работы над этой заменой необходимо получить доступ к нижней части стиральной машины. Лучше всего положить её на бок. Положите несколько старых одеял и т.д., чтобы не поцарапать переднюю панель. Поскольку я полностью перебрал эту стиральную машину, я также снял панель управления. Мне было проще положить стиральную машину вверх дном :-)

Не показано здесь, но вам нужно отключить стиральную машину от сети, а также отсоединить водопроводные шланги перед тем, как начать работу!

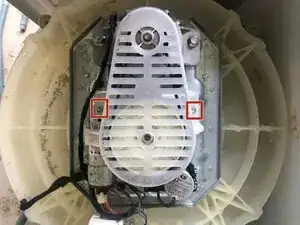

Сначала необходимо снять крышку ручья. Она прикреплена с помощью двух болтов 5/16.

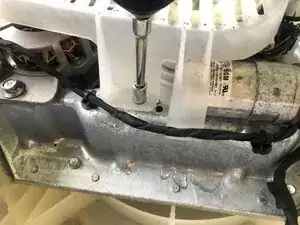

Используйте электрическую отвертку с коротким удлинителем и воронку 5/16 для снятия правого винта.

Удалить левый винт проще. Конечно, ручной трещоткой или накидным ключом тоже можно справиться.

Снимите крышку ручья.

Теперь четко видны:

Двигатель

Шкив для привода (сцепление/дополнительный шкив находится снизу)

Приводной актуатор

Капаситор запуска для двигателя

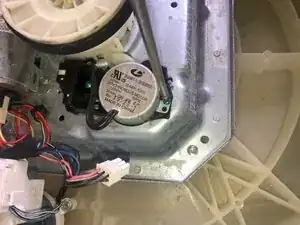

Вот крупный план приводного актуатора.

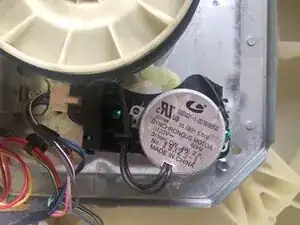

Снимите электрический разъем, сжав фиксатор вниз и вытянув разъем.

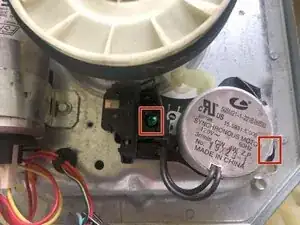

Актюатор закреплён двумя винтами с головкой Philips. Здесь используются два винта зеленого цвета.

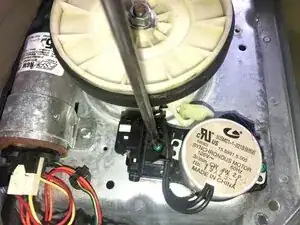

Используйте отвертку Philips #2, чтобы снять левый

и правый винты.

Извлеките актуатор, потянув его вверх, чтобы штифт вышел из сборки переключателя.

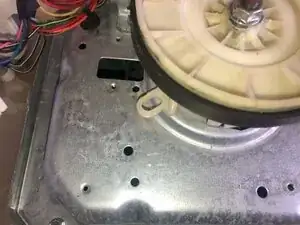

Приводной актуатор снят, и переключатель теперь полностью виден.

Калибровочный цикл должен
