Ремонт платы управления сушилки Whirlpool Duet Sport при ошибке F-01
Сушилка не запускается и показывает ошибку F-01? Это руководство покажет, как выполнить ремонт менее чем за час и потратив менее 30 долларов.
Это руководство может также подойти для других моделей с аналогичной платой управления.
В большинстве случаев неисправность вызвана износом реле двигателя, именно его мы будем заменять, а также подавитель скачков напряжения и реле нагревателя. Для ремонта требуется базовый навык пайки. В противном случае придётся заменить всю плату управления, что обойдётся более чем в 400 долларов.
Обратите внимание, что оригинальные реле Omron, установленные на плате, устарели. Вместо них использованы замены с теми же характеристиками и размерами (см. детали).
Шаг 1
Отключите сушилку от розетки.
Снимите два винта, крепящих верхнюю панель.
Сдвиньте верхнюю панель назад, затем поднимите её.
Шаг 2

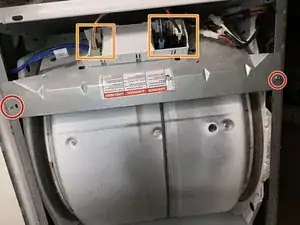

Отключите провода от платы управления.

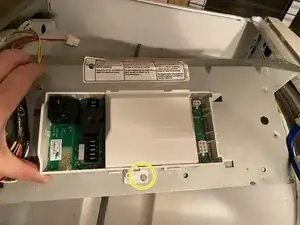

Снимите два винта, крепящих узел платы управления.
Снимите один винт, чтобы освободить плату.
Нажмите на выемку под узлом платы управления, затем сдвиньте узел вперёд, чтобы снять плату.
Шаг 3

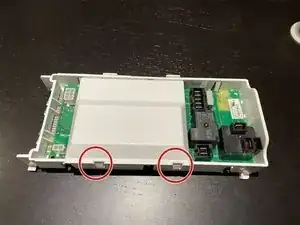

Поднимите два язычка, чтобы снять крышку.

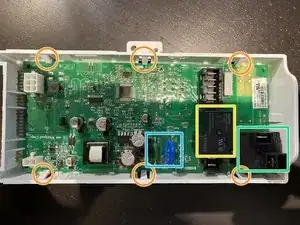

Нажмите на шесть фиксаторов и поднимите плату, чтобы извлечь её из корпуса.
Реле двигателя.
Реле нагревательного элемента.
Подавитель скачков напряжения реле двигателя.
Шаг 4

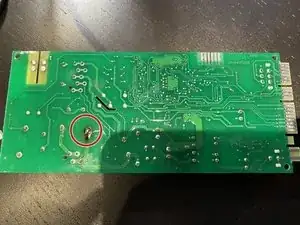

Повреждение, вызванное теплом от изношенных контактов реле.
Распаяйте и удалите оба реле, варистор и резистор.

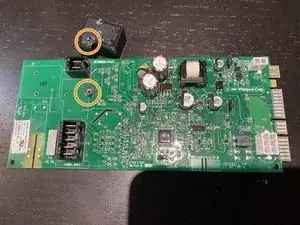

Плата с удалёнными компонентами. Контакты реле сильно повреждены и расплавлены на плате.

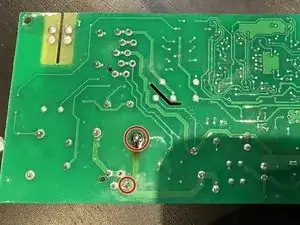

Очистите повреждённые контактные площадки с обеих сторон перед установкой новых компонентов.
Шаг 5

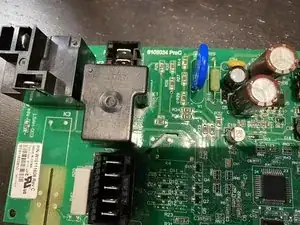

Установите новые компоненты.
Убедитесь в наличии хорошей целостности цепи между двумя контактами и проверьте, не повреждена ли дорожка из-за нагрева от реле. Если целостности нет, проложите надёжный провод нужного сечения между контактами, поскольку через них проходит ток двигателя.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
