Замена соленоида дозатора холодильника Whirlpool
Используйте это руководство, чтобы заменить соленоид дозатора в вашем холодильнике Whirlpool.
Соленоид дозатора управляет выдачей воды. Если ваш холодильник не подаёт воду должным образом, возможно, соленоид дозатора сломан.
Это руководство подходит для большинства холодильников Whirlpool. Руководство написано на примере модели WRS315SDHW. Если у вас другая модель, возможно, будут незначительные отличия в разборке, но общий процесс ремонта останется тем же.
Примечание: На некоторых фотографиях двери сняты для наглядности. Снимать их не обязательно и это не изменит порядок действий.
Шаг 1
Перед началом ремонта выполните следующие действия:
Перекройте главный водопровод
Отключите устройство от электросети
Шаг 2
В зависимости от ремонта откройте одну или обе дверцы.
Шаг 3
Полностью вытяните лоток для льдогенератора из ниши корпуса.
Шаг 4
Снимите винт(ы), крепящие модуль льдогенератора.

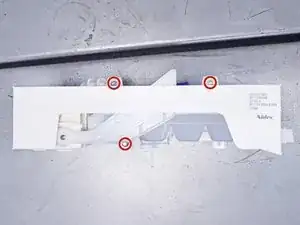

На второй фотографии показаны возможные места расположения винтов на снятом модуле льдогенератора.
Шаг 5
Снимите модуль льдогенератора с его посадочного места в корпусе.
Позвольте модулю свисать, чтобы получить доступ к его разъёмам.
Шаг 6
Отключите все разъёмы, подключенные к модулю льдогенератора.
Шаг 7
Снимите модуль льдогенератора.
Шаг 8

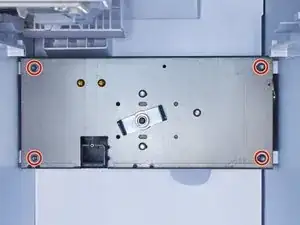

Снимите винт(ы), крепящие шнековый узел льдогенератора.
Шаг 9
Снимите шнековый узел льдогенератора с его посадочного места в корпусе.
Позвольте узлу свисать, чтобы получить доступ к его разъёмам.
Шаг 10
Отключите все разъёмы, подключенные к шнековому узлу льдогенератора.
Шаг 11
Снимите шнековый узел льдогенератора.
Шаг 12

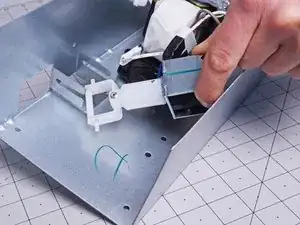

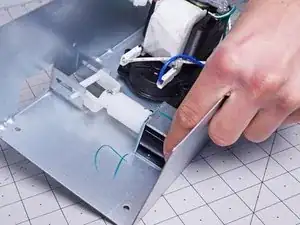

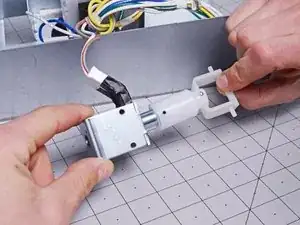

Выдвиньте головку дозатора из её посадочного места в шнековом узле льдогенератора.
Шаг 13

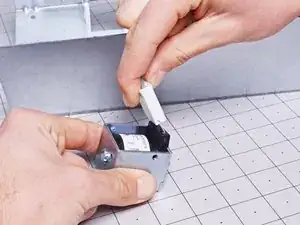

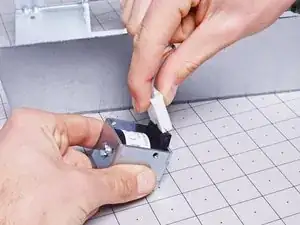

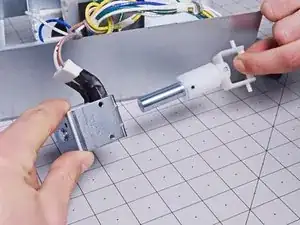

Выньте головку дозатора из её металлического корпуса соленоида.
Шаг 14

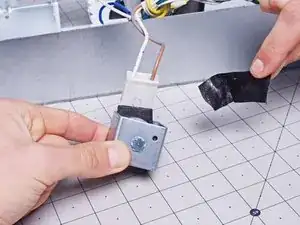

Отклейте ленту от разъёма соленоида.
Отложите ленту в сторону. Вы будете повторно использовать её при сборке.
Шаг 15

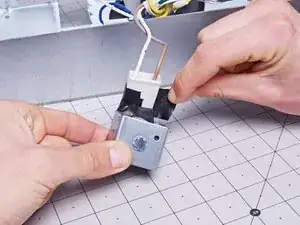

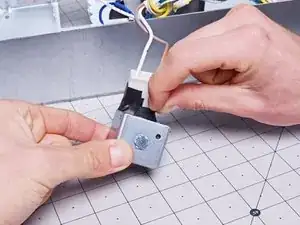

Отключите разъём, подключённый к соленоиду.
Шаг 16

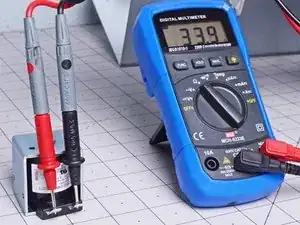

Если у вас есть мультиметр, вы можете измерить сопротивление соленоида.
Допустимый диапазон — от 10 до 500 Ом. Проверьте технические характеристики соленоида вашего холодильника для получения подробностей. На фото сопротивление соленоида составило 33.9 Ом.
Заключение
Для сборки выполните указанные действия в обратном порядке.
Утилизируйте электронные отходы в пункте приёма с сертификацией R2 или e-Stewards.
Ремонт не удался? Обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
