Замена двигателя шнека в холодильнике Whirlpool
Используйте данное руководство для замены двигателя шнека в холодильнике Whirlpool.
Двигатель шнека подаёт лёд к диспенсеру. Если Ваш холодильник не производит или не выдаёт лёд должным образом, возможно, двигатель шнека вышел из строя.
Данное руководство подходит для большинства холодильников Whirlpool. Руководство составлено на примере модели WRS315SDHW. Если у вас другая модель, возможны небольшие отличия в процессе разборки, но общая последовательность ремонта останется прежней.
Примечание: На некоторых изображениях двери сняты для лучшей наглядности. Их снятие не требуется и не влияет на порядок выполнения работ.
Шаг 1
Перед началом ремонта выполните следующие действия:
Перекройте основную подачу воды
Отключите устройство от сети
Шаг 2
В зависимости от типа ремонта откройте одну или обе двери.
Шаг 3
Полностью выньте лоток-автомат по производству льда из паза в каркасе.
Шаг 4
Снимите винт(ы), крепящие блок ледогенератора.
На втором фото показаны возможные места расположения винтов на снятом блоке ледогенератора.
Шаг 5
Выньте блок ледогенератора из паза в каркасе.
Оставьте блок свисать, чтобы получить доступ к разъёмам.
Шаг 6
Отсоедините все разъёмы, подключённые к блоку ледогенератора.
Шаг 7
Снимите блок ледогенератора.
Шаг 8
Снимите винт(ы), крепящие сборку шнека ледогенератора.
Шаг 9
Выньте сборку шнека ледогенератора из паза в каркасе.
Оставьте сборку свисать, чтобы получить доступ к разъёмам.
Шаг 10
Отсоедините все разъёмы, подключённые к сборке шнека ледогенератора.
Шаг 11
Снимите сборку шнека ледогенератора.
Шаг 12
Поверните лопасть шнека по часовой стрелке до отделения от сборки.
Снимите лопасть шнека.
Шаг 13
Снимите винт(ы), крепящие провод заземления.
Шаг 14
Снимите винт(ы), крепящие двигатель шнека.
Шаг 15
Используйте пассатижи с узкими губками или руки, чтобы отсоединить провод заземления от двигателя шнека.
Шаг 16
Отсоедините разъёмы, подключённые к двигателю шнека.
Шаг 17
Теперь у Вас остается только двигатель шнека.
Шаг 18

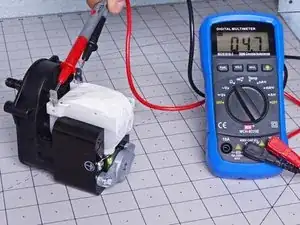

Если у Вас есть мультиметр, Вы можете измерить сопротивление двигателя шнека.
Допустимый диапазон — от 5 до 50 Ом.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Сдайте электронные отходы в переработку на сертифицированных по стандарту R2 или e-Stewards предприятиях.
Ремонт прошёл не так, как планировалось? Обратитесь за помощью в наше сообщество Ответов.
