Как проверить и заменить вентилятор испарителя в старом холодильнике Whirlpool с боковой дверцей

Перед началом ремонта выполните следующие действия:

Перекройте основную подачу воды (если подключена)

Отключите устройство от сети

Потяните ручку дверцы морозильной камеры на себя, чтобы открыть её.

Потяните ручку дверцы холодильной камеры на себя, чтобы открыть её.

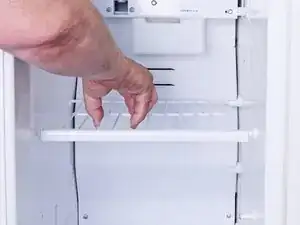

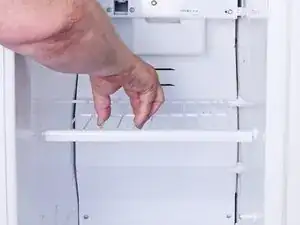

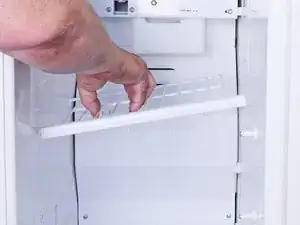

Сдвиньте полку в левую часть морозильной камеры.

Следите за положением каждой полки при её снятии; существуют две слегка разных по размеру разновидности.

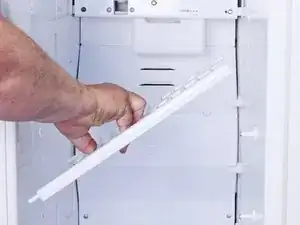

Поднимите правый край полки вверх, чтобы наклонить её.

Сдвиньте полку назад вправо, удерживая её в наклонном положении. Теперь она должна выйти из паза, и Вы сможете извлечь её из морозильной камеры.

Повторите эти шаги для любых других полок, которые Вы хотите снять.

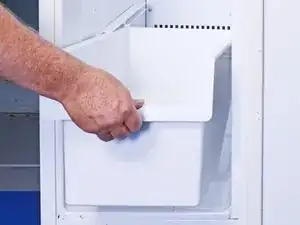

Сдвиньте и извлеките нижний ящик из морозильного отделения.

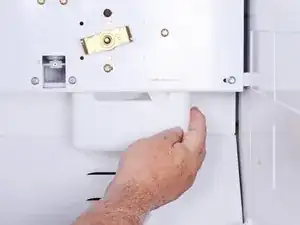

Нажмите на правый край крышки лампочки морозильной камеры, чтобы освободить фиксирующий язычок.

Осторожно снимите крышку лампочки морозильной камеры с холодильника.

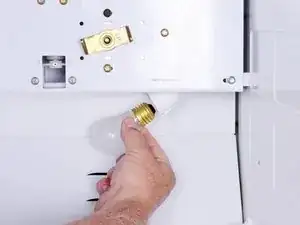

Выньте лампочку.

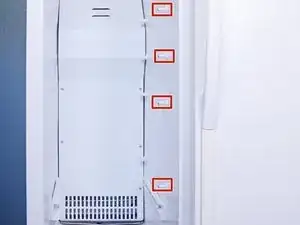

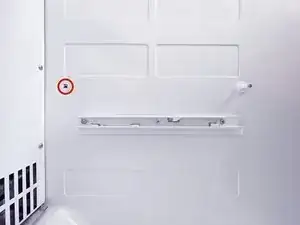

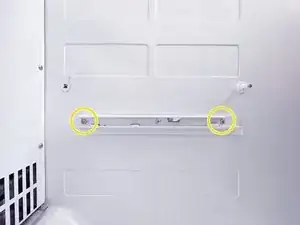

Используйте отвёртку с крестообразным шлицем, чтобы открутить:

Винты стоек

Винты кронштейнов

Винты направляющих ящика

Пометьте направляющие ящика, чтобы не перепутать их.

Снимите стойки, кронштейны и направляющие.

При установке стоек и кронштейнов внимательно следите за их ориентацией, иначе они не войдут в посадочные места. Если применить усилие, можно повредить стенку холодильника.

Обратите внимание, что монтажные отверстия имеют квадратную форму.

На обратной стороне этих деталей имеются небольшие квадратные выступы, соответствующие квадратным отверстиям.

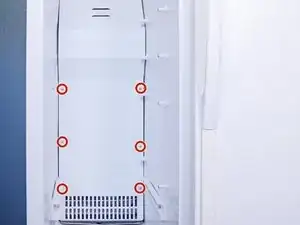

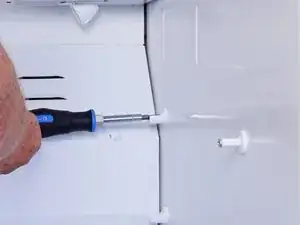

Используйте отвёртку с крестообразным шлицем, чтобы открутить винты крышки испарителя.

На этом этапе наденьте перчатки, чтобы не получить травмы.

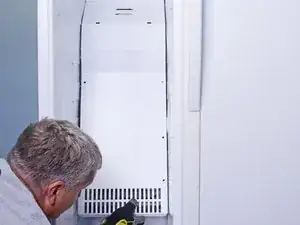

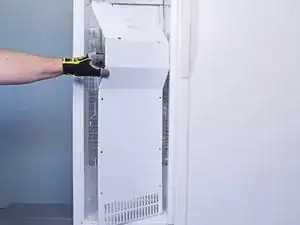

Поднимите крышку испарителя за нижний край, чтобы освободить два фиксатора в верхней части крышки испарителя.

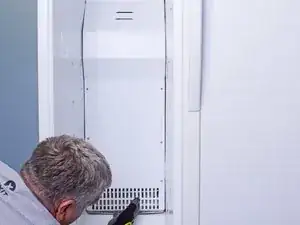

Вытяните нижний край крышки испарителя наружу и немного вниз по направлению к себе.

Следите за тем, как верхние фиксаторы крышки испарителя выходят из корпуса.

Продолжайте вытягивать нижний край крышки испарителя наружу по направлению к себе.

Снимите крышку испарителя.

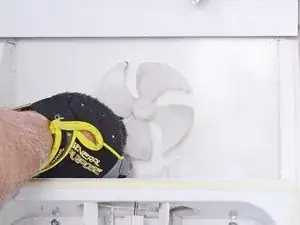

Используйте большую плоскую отвёртку или монтажную лопатку, чтобы надавить снизу на основание вентилятора испарителя около вала, чтобы сдвинуть его с вала.

Снимите вентилятор испарителя.

При сборке плотно наденьте вентилятор на его вал.

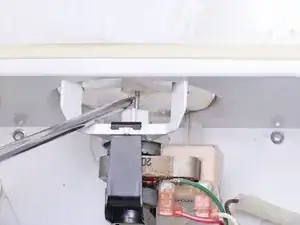

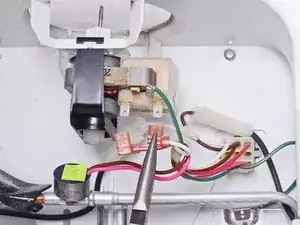

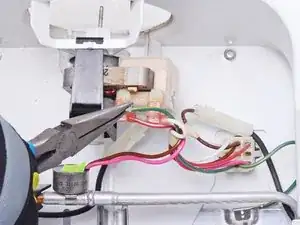

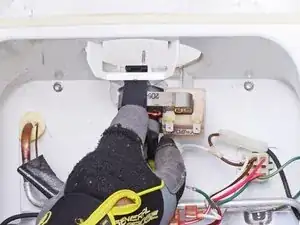

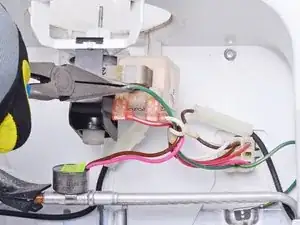

Используйте длинногубцы, чтобы потянуть и снять штыревой разъём заземления двигателя вентилятора испарителя.

Повторите это для двух разъёмов двигателя.

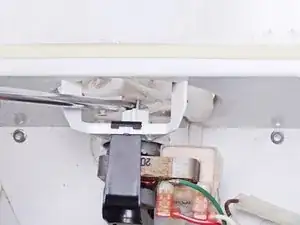

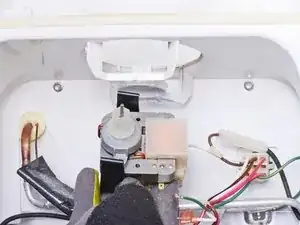

Немного приподнимите и вдавите внутрь фиксатор двигателя, чтобы освободить его из посадочного места двигателя.

Опустите передний конец фиксатора двигателя.

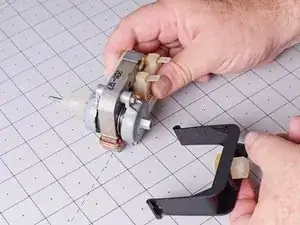

Снимите двигатель и фиксатор.

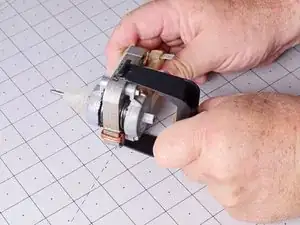

Снимите фиксатор двигателя с двигателя.

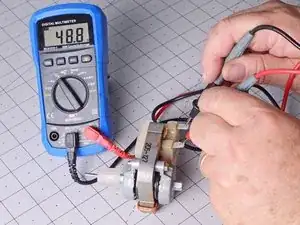

Вы можете использовать мультиметр для измерения сопротивления обмотки между двумя контактами питания двигателя.

Если двигатель показывает разомкнутую цепь или нулевое сопротивление, значит, обмотки разорваны или замкнуты накоротко соответственно. Потребуется заменить двигатель.
