Замена мотора шнека в старой модели холодильника Whirlpool Side‑By‑Side

Перед началом ремонта выполните следующее:

Перекройте главный водопровод (если подключен)

Отключите устройство от сети

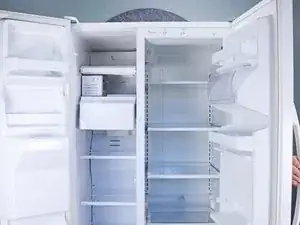

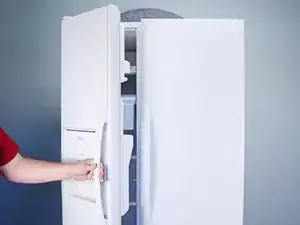

Потяните ручку дверцы морозильной камеры на себя, чтобы открыть её.

Потяните ручку дверцы холодильной камеры на себя, чтобы открыть её.

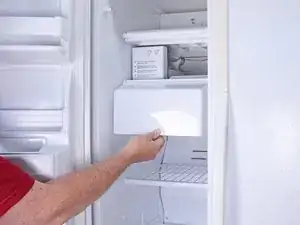

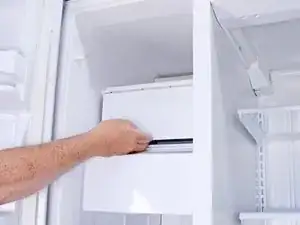

Поднимите заслонку льдогенератора.

Поверните заслонку льдогенератора и вставьте её в посадочное положение.

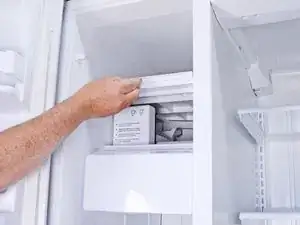

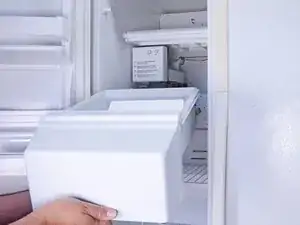

Слегка приподнимите контейнер для льда и потяните его на себя, чтобы снять.

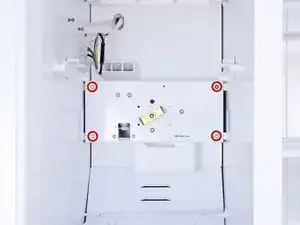

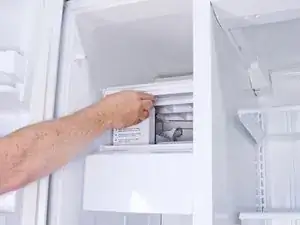

Используйте отвертку‑головку для гаек, чтобы выкрутить винты, крепящие узел мотора шнека.

Для удобства фотографирования льдогенератор был снят. Это не обязательно для выполнения данного руководства.

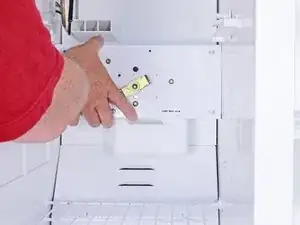

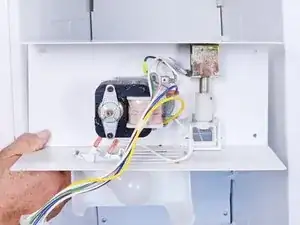

Сдвиньте узел шнека наружу и опустите его, чтобы он опёрся на полку ниже.

Разъём моторного узла шнека зафиксирован защёлкой по нижнему краю.

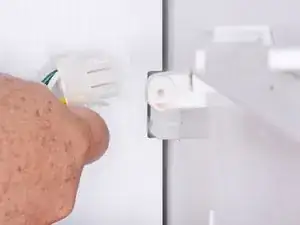

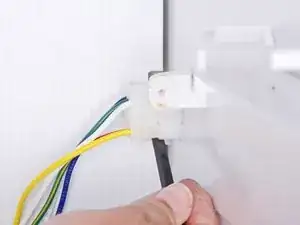

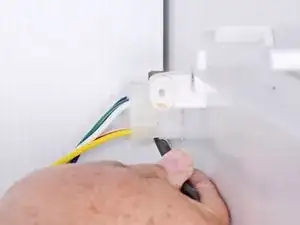

Используйте пальцы, пластиковую лопатку или маленькую плоскую отвёртку, чтобы поддеть и освободить защёлку на разъёме.

Потяните разъём моторного узла шнека прямо наружу, чтобы отсоединить его.

Снимите моторный узел шнека из морозильной камеры.

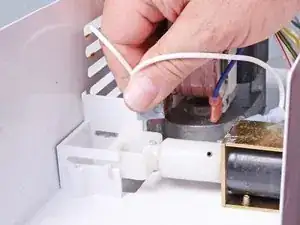

Оттяните плоские клеммы мотора шнека, чтобы отсоединить их.

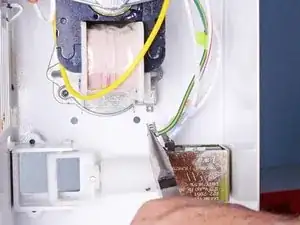

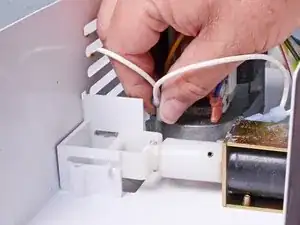

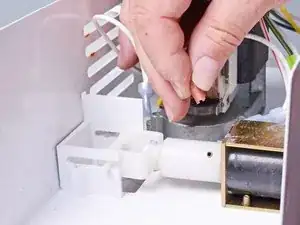

Используйте длинногубцы, чтобы вытащить и отсоединить заземляющий контакт мотора шнека.

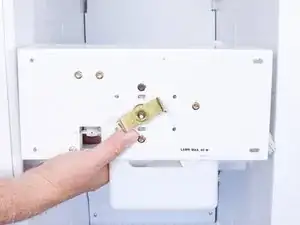

Приводное лезвие шнека снимается путём поворота по часовой стрелке.

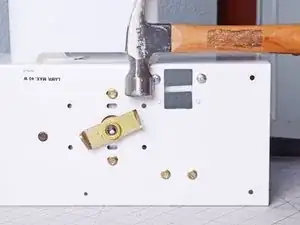

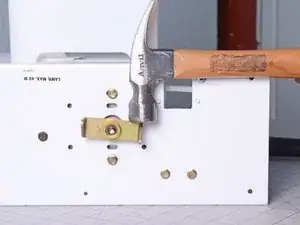

Используйте молоток, чтобы постукивать по лезвию по часовой стрелке и освободить его.

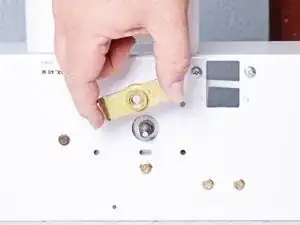

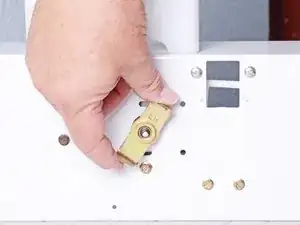

Поверните лезвие по часовой стрелке и снимите его.

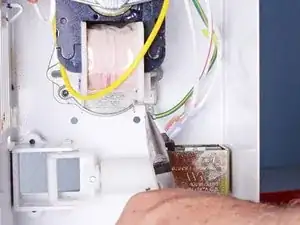

Используйте отвертку‑головку для гаек, чтобы выкрутить винты, крепящие мотор шнека к его узлу.

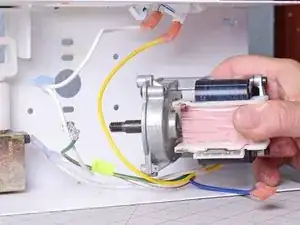

Удалите мотор шнека из моторного узла шнека.
