Замена вентилятора конденсора холодильника Whirlpool
Используйте это руководство для замены вентилятора конденсора и мотора в вашем холодильнике Whirlpool.
Вентилятор конденсора прогоняет воздух через компрессор и через конденсаторные трубки. Если ваш холодильник плохо охлаждает, возможно, вентилятор конденсора неисправен.
Это руководство подходит для большинства холодильников Whirlpool. Руководство написано на примере модели WRS315SDHW. Если у вас другая модель, вы можете столкнуться с незначительными отличиями в разборке, но общий процесс ремонта останется прежним.
Примечание: На некоторых фотографиях двери сняты для наглядности. Снимать их не обязательно и это не повлияет на порядок действий.
Шаг 1
Перед началом ремонта выполните следующее:
Перекройте главный водопровод
Отключите устройство от сети
Шаг 2
Отверните винт(ы), крепящие заднюю панель.
Ослабьте винт, удерживающий водяной шланг, чтобы задняя панель могла свободно двигаться.
Шаг 3
Оттяните заднюю панель от шасси, чтобы снять её.
Шаг 4

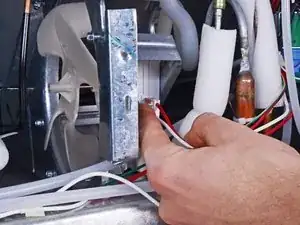

Отключите разъём, подключенный к вентилятору конденсора.
Шаг 5
Наденьте перчатки перед продолжением, поскольку листовой металл и сам вентилятор острые.

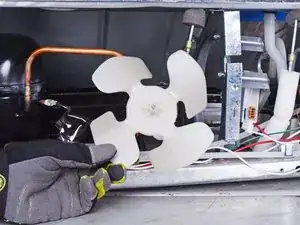

Потяните вентилятор конденсора прямо со штифта, чтобы снять его.
Шаг 6

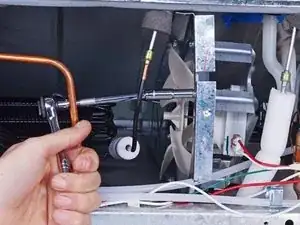

Отверните винт(ы), крепящие мотор вентилятора конденсора к шасси.
Шаг 7

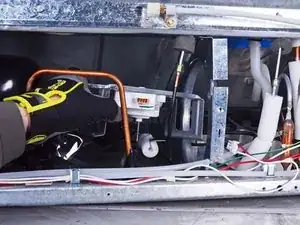

Поверните корпус мотора через его паз в шасси.
Снимите мотор.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Сдайте электронные отходы в переработку, сертифицированную по R2 или e-Stewards.
Ремонт не удался? Обратитесь в сообщество Answers за помощью.
Перевод руководства с ifixit.com
