Замена узла диспенсера холодильника Whirlpool

Перед началом ремонта выполните следующие действия:

Перекройте основной водопровод

Отключите питание устройства

Винты панели диспенсера находятся под диспенсером, если смотреть вверх в трубку диспенсера (откуда выходит лёд и вода).

Удалите винт(ы), фиксирующие две панели диспенсера.

Тяните панели диспенсера прямо вниз, чтобы отделить их от шасси.

Снимите панели диспенсера.

Удалите винт(ы), фиксирующие плату управления.

Наклоните нижнюю часть платы управления от шасси, чтобы освободить её защёлки.

Тяните прямо вниз, чтобы отделить плату управления настолько, чтобы получить доступ к её разъёмам.

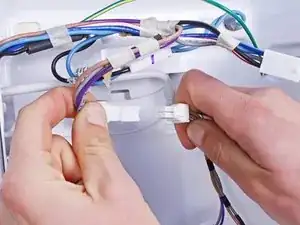

Отключите разъёмы, подключенные к плате управления.

Снимите плату управления.

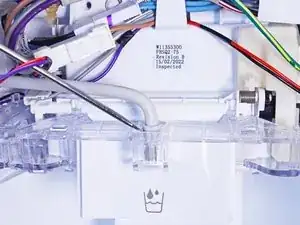

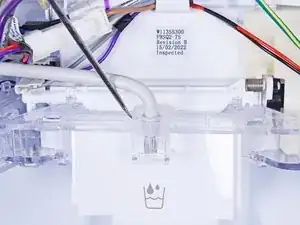

Используйте плоскую отвёртку или аналогичный инструмент, чтобы поддеть пластиковую защёлку, удерживающую водяной шланг.

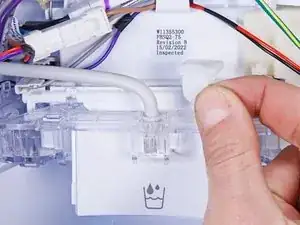

Снимите пластиковую защёлку.

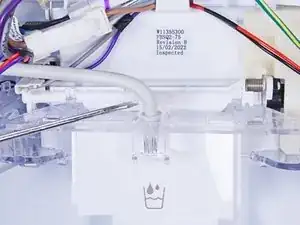

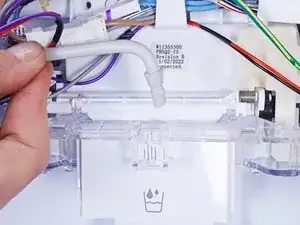

Используйте плоскую отвёртку или аналогичный инструмент, чтобы приподнять водяной шланг настолько, чтобы можно было ухватить его пальцами.

Тяните водяной шланг прямо вверх, чтобы отключить его.

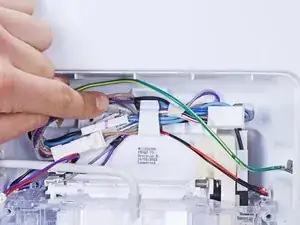

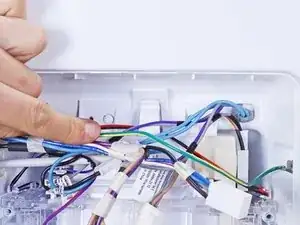

Переместите кабели так, чтобы они лежали перед верхней пластиковой защёлкой.

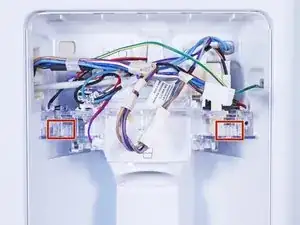

В зависимости от модели количество пластиковых защёлок, закрепляющих узел диспенсера, может различаться.

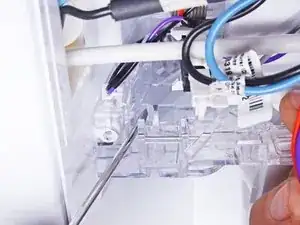

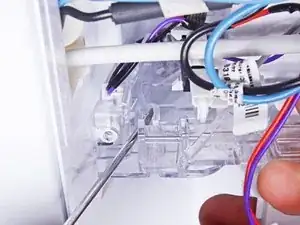

Используйте плоскую отвёртку или аналогичный инструмент, чтобы нажать пластиковую защёлку в сторону узла диспенсера.

Повторите для остальных пластиковых защёлок, чтобы полностью отделить узел диспенсера от шасси.

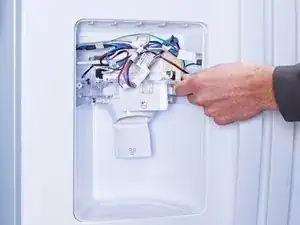

Оттяните узел диспенсера от шасси настолько, чтобы получить доступ к его разъёмам.

Поддерживайте узел диспенсера, чтобы он не упал при выполнении этого шага.

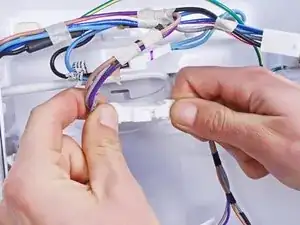

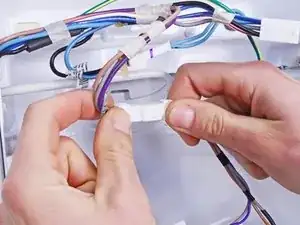

Отключите разъём, подключённый к узлу диспенсера.

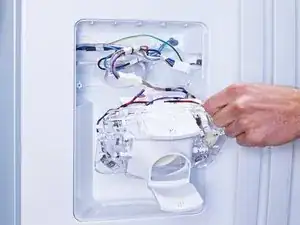

Снимите узел диспенсера.

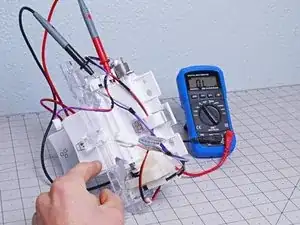

Если у Вас есть мультиметр, Вы можете проверить сопротивление соленоида.

При кнопке в нейтральном положении мультиметр должен показывать «обрыв цепи» или «OL».

При нажатой кнопке мультиметр должен показывать значение, близкое к 0Ω.
