Замена вентилятора испарителя холодильника Whirlpool
Используйте это руководство, чтобы заменить вентилятор испарителя в вашем холодильнике Whirlpool.
Вентилятор испарителя прогоняет воздух через охлаждающие змеевики и циркулирует этот воздух внутри отделений холодильника и морозильной камеры. Если ваш холодильник не охлаждает, но морозильная камера работает, возможно, вентилятор испарителя неисправен.
Это руководство подходит для большинства холодильников Whirlpool. Руководство написано на примере модели WRS315SDHW. Если у вас другая модель, вы можете столкнуться с незначительными отличиями в разборке, но общий процесс ремонта останется тем же.
Примечание: На некоторых фотографиях двери сняты для наглядности. Снимать их не обязательно и это не изменит порядок действий.
Шаг 1
Перед началом ремонта выполните следующее:
Перекройте подачу основной воды
Отключите устройство от сети
Шаг 2
В зависимости от ремонта откройте одну или обе двери.
Шаг 3
Выньте ящики и полки из отделения морозильной камеры.
Шаг 4
Снимите винт(ы), фиксирующие крышку испарителя.
Шаг 5

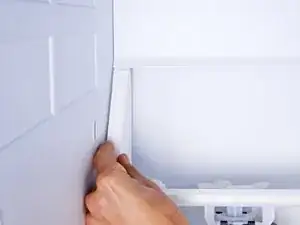

Поднимите нижнюю часть крышки испарителя вверх и через его кромку в шасси.
Тяните крышку на себя, чтобы освободить верхние защёлки.
Шаг 6

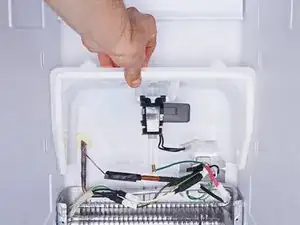

Продолжайте тянуть крышку испарителя на себя, чтобы отщёлкнуть её металлические защёлки от шасси.
Снимите крышку испарителя.
Шаг 7

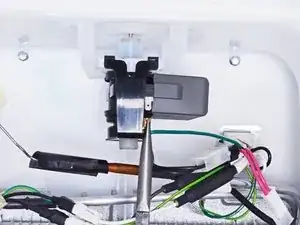

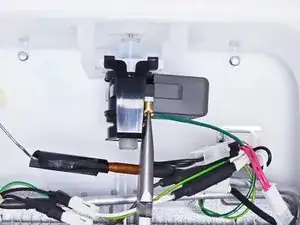

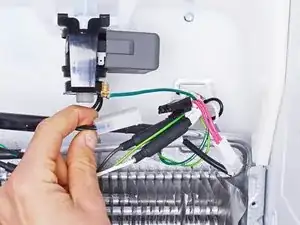

С помощью тонкогубцев или пальцами отсоедините заземляющий провод(а), присоединённый к вентилятору испарителя.
Шаг 8

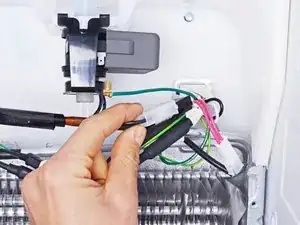

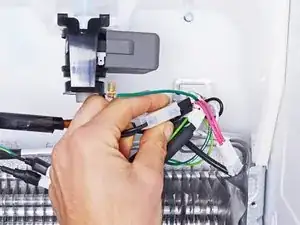

Отсоедините все разъёмы, подключённые к вентилятору испарителя.
Шаг 9

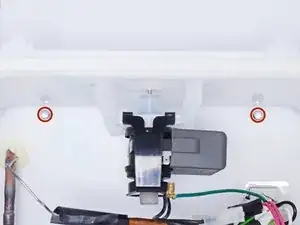

Снимите винт(ы), фиксирующие вентилятор испарителя.
Шаг 10

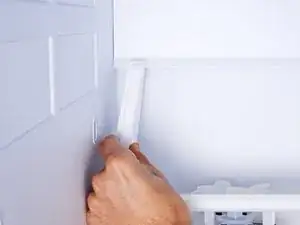

Сдвиньте пенопластовый буфер вниз, чтобы освободить его от кромки шасси.
Снимите пенопластовый буфер.
Повторите эту процедуру для оставшихся пенопластовых буферов.
Шаг 11

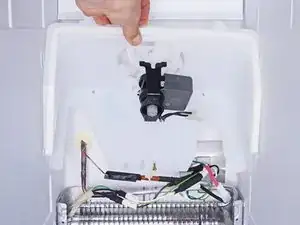

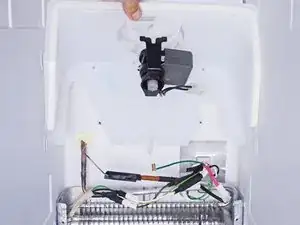

Поднимите корпус вентилятора испарителя вверх и наружу из шасси, чтобы снять его.
Шаг 12

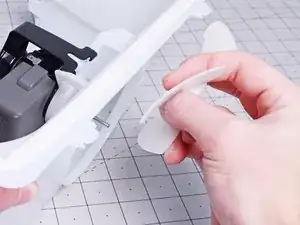

Снимите вентилятор испарителя, потянув его прямо с мотора.
Это может потребовать значительных усилий.
Шаг 13

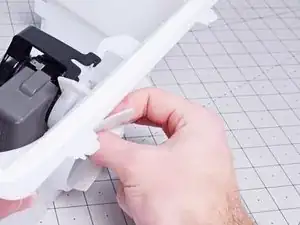

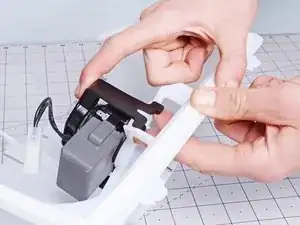

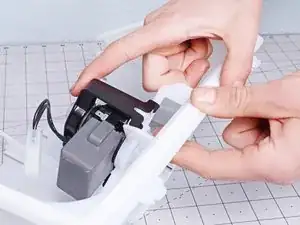

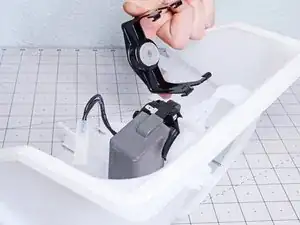

С помощью пальцев подденьте и освободите защёлки кронштейна мотора от корпуса.
Шаг 14

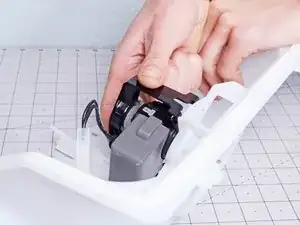

Снимите кронштейн мотора.
Шаг 15

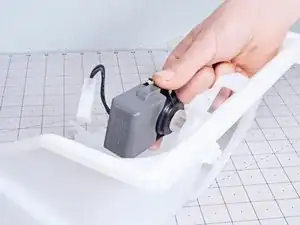

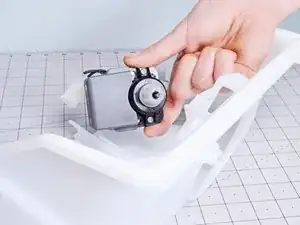

Выньте мотор прямо из корпуса, чтобы снять его.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Утилизируйте электронные отходы в пункте переработки с сертификатом R2 или e-Stewards.
Ремонт не удался? Обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
