Замена термистора морозильной камеры холодильника Whirlpool
Используйте данное руководство для замены термистора или датчика температуры морозильной камеры в вашем холодильнике Whirlpool.
Термистор морозильной камеры измеряет температуру воздуха в морозильнике и передаёт сигнал для регулирования температуры. Если морозильная камера недостаточно охлаждает, возможно, термистор неисправен.
Это руководство подходит для большинства холодильников Whirlpool. Руководство составлено по модели WRS315SDHW. Если у вас другая модель, некоторые этапы разборки могут незначительно отличаться, но общая последовательность ремонта останется прежней.
Чтобы заменить термистор холодильной камеры, воспользуйтесь этим руководством.
Примечание: На некоторых фотографиях двери сняты для наглядности. Их снятие не требуется и не влияет на последовательность работ.
Шаг 1
Перед началом ремонта выполните следующие действия:
Перекройте подачу воды
Отключите устройство от сети
Шаг 2

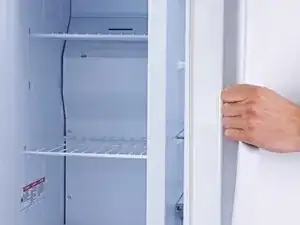

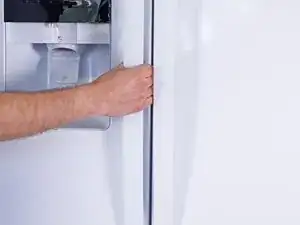

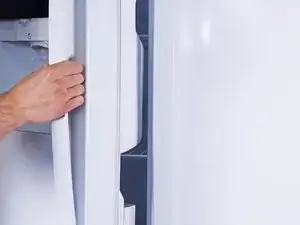

В зависимости от выполняемой работы откройте одну или обе двери.
Шаг 3

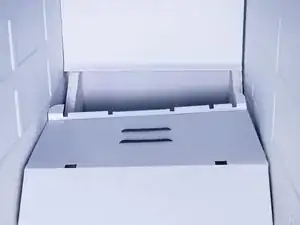

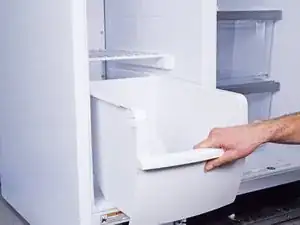

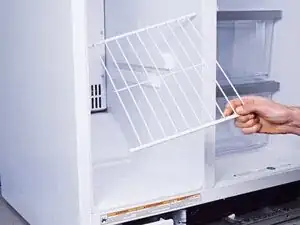

Извлеките ящики и полки из секции морозильной камеры.
Шаг 4

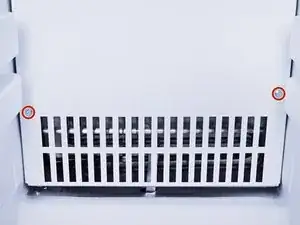

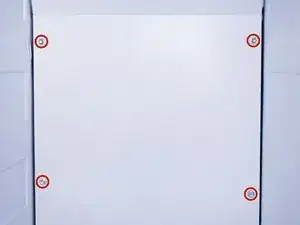

Снимите винт(ы), крепящие крышку испарителя.
Шаг 5

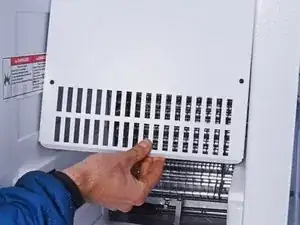

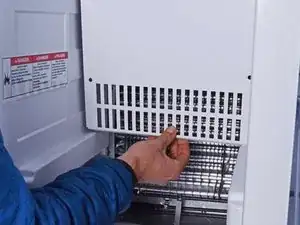

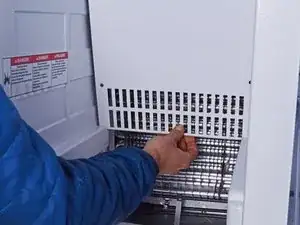

Приподнимите нижнюю часть крышки испарителя вверх и перенесите её через выступ в каркасе.
Тяните крышку на себя, чтобы освободить верхние защёлки.
Шаг 6
Продолжайте тянуть крышку испарителя на себя, чтобы вывести её металлические фиксаторы из пазов в каркасе.

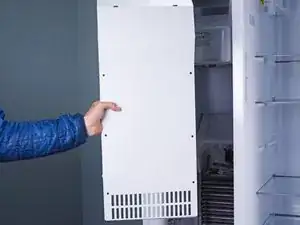

Снимите крышку испарителя.
Шаг 7

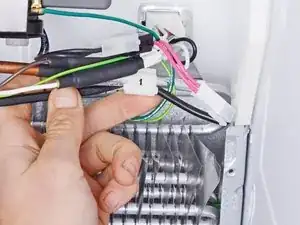

Используйте лопатку, чтобы протолкнуть конец термистора через его паз в колодке проводов.
Шаг 8

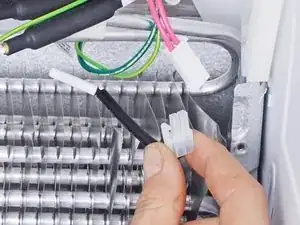

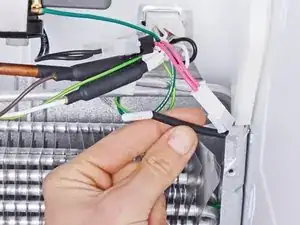

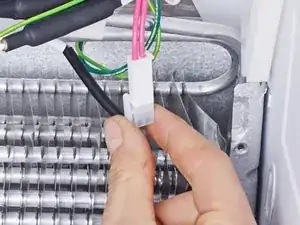

Отсоедините все разъёмы, подключённые к термистору.
Шаг 9

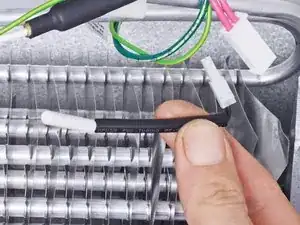

Извлеките термистор.
Шаг 10

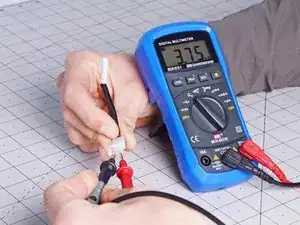

Если у вас есть мультиметр, вы можете проверить сопротивление термистора.
Допустимый диапазон — от 2 до 220 кОм. Ознакомьтесь с техническими характеристиками вашего конкретного термистора, так как возможны значительные различия, и убедитесь, что измерения проводятся при соответствующей температуре.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Сдайте отслужившую электронику в центр утилизации, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошёл не по плану? Обратитесь за помощью в наше сообщество Answers.
