Как протестировать и заменить вентилятор конденсатора в старом холодильнике Whirlpool Side‑By‑Side

Перед началом ремонта выполните следующие действия:

Выключите подачу воды (если подключена)

Отключите устройство от сети

Используйте головку с накидным ключом, чтобы снять винты с крышки конденсатора

Поднимите нижний край крышки конденсатора от холодильника.

Оттяните вниз крышку конденсатора, чтобы освободить её от зажимов на верхнем крае и снимите её.

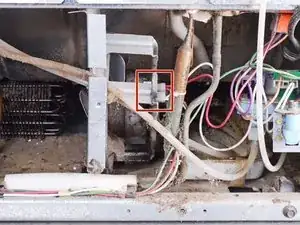

Место подключения вентилятора конденсатора показано красным квадратом. В разъёме частично скрыт держатель мотора вентилятора на фото.

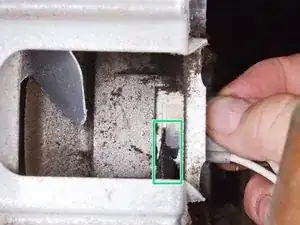

Используйте лопаточку или плоскую отвертку, чтобы поднять зажим на разъёме вентилятора конденсатора.

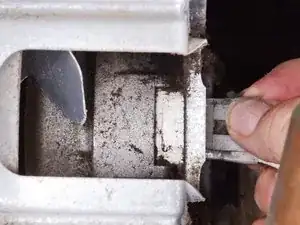

Отсоедините разъём, вытянув его прямо наружу.

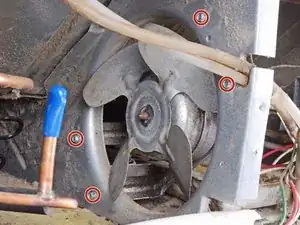

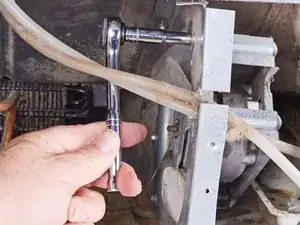

Используйте головку на 1/4 дюйма, чтобы снять винты, крепящие кронштейн вентилятора.

В качестве альтернативы можно использовать накидной ключ на 1/4 дюйма для снятия этих винтов, но доступ может быть ограничен.

Наденьте перчатки для защиты рук от острых металлических краев.

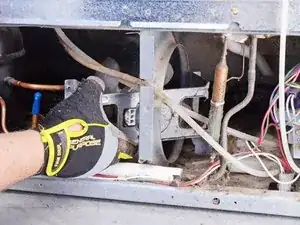

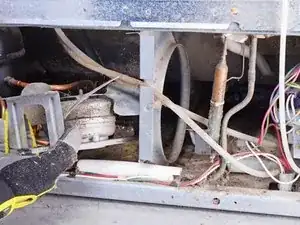

Отодвиньте сборку вентилятора примерно на дюйм от монтажной пластины.

Поверните левый край сборки вентилятора так, чтобы он находился в отверстии, где находился вентилятор.

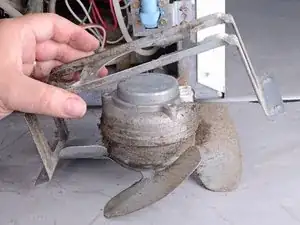

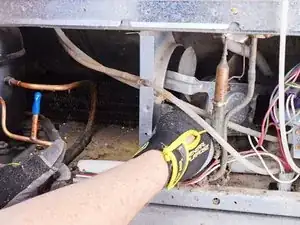

Протяните сборку вентилятора через отверстие, где находился вентилятор, и снимите её.

В следующем шаге есть короткое видео.

Вот короткое видео, показывающее, как снять вентилятор и кронштейн.

В видео есть звук, чтобы вы могли увидеть, что для поворота требуется немного времени. Главное — вести часть кронштейна, которая обращена к вам.

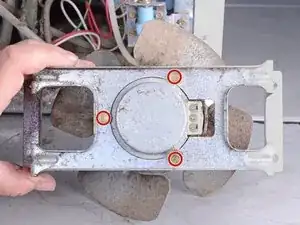

Используйте накидной ключ на 5/16 дюйма, чтобы снять винты, крепящие мотор вентилятора к кронштейну мотора вентилятора.

Уберите кронштейн мотора вентилятора. На этом этапе разборка завершена.

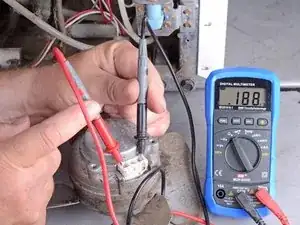

Этот шаг показывает, как протестировать сопротивление обмоток мотора с помощью мультиметра.

Проверьте внешние два терминала на трехконтактном разъёме на моторе.

Обратите внимание на 188 Ом на изображении (0.188kΩ).
