Замена ремня щётки в Shark Rotator Powered Lift-Away

Если щётка не вращается, а мотор при этом работает, ремень щётки мог изношиться или повредиться.

Это руководство поможет заменить этот ремень.

Шаг 1

Нажмите кнопку Lift-Away и потяните ручку вверх, чтобы отделить корпус от секции штанги.

Нажмите кнопку Lift-Away на штанге, затем поднимите верхнюю секцию, чтобы отделить её.

Наклоните вал штанги назад для удобства.

Положите насадку головки вверх дном.

Поверните три серые защёлки в положение разблокировки.

Пальцами подденьте и раздвиньте каркас щётки.

Удалите 13 винтов (обведены жёлтым) крестовой отвёрткой.

Обязательно отслеживайте, какой винт в какую дырку возвращается.

Удалите один винт (обведён красным) с головкой Torx (на некоторых моделях может быть крестовая головка).

Винт Torx скрыт под резиновой прокладкой. Аккуратно поднимите прокладку, не повредив её, чтобы получить доступ к винту.

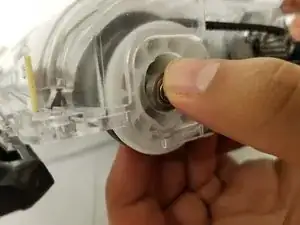

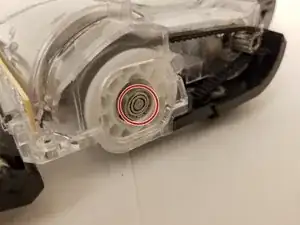

Удалите горизонтальный винт (обведён оранжевым), который крепит серую боковую панель (необходимо снять белую заглушку на валу щётки на шаге 8).

Поднимите верхнюю крышку теперь, когда все винты сняты.

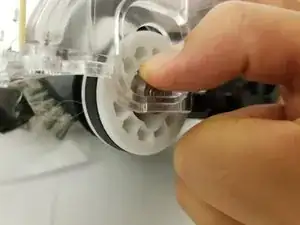

Подденьте защёлку плоской отвёрткой или любым клиновидным инструментом.

Осторожно нажмите на щётку, чтобы отсоединить её.

Потяните щётку вниз и выньте её.

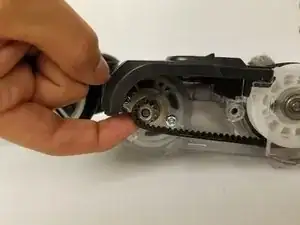

Снимите ремень с шестерни.

Для сборки устройства выполните эти действия в обратном порядке.
