Замена роликовой щетки Shark Rotator Powered Lift-Away
Если пылесос Shark Rotator Powered Lift-Away стал плохо маневрировать или не собирает грязь, проверьте роликовую щетку на наличие засоров или повреждений. Сильные загрязнения могут привести к некорректной работе пылесоса.
Шаг 1
Нажмите кнопку отсоединения и потяните ручку вверх, чтобы отделить корпус от секции трубки.
Шаг 2
Нажмите кнопку отсоединения на трубке, затем поднимите верхнюю секцию, чтобы отделить ее.
Шаг 3
Отклоните трубку штанги назад для удобства.
Шаг 4
Положите носовую часть головы вниз.
Поверните три серых фиксатора в положение разблокировки.
Шаг 5
Пальцами подденьте и откройте крышку щетки.
Шаг 6
Выкрутите 13 винтов (обведены желтым) с помощью крестовой отвертки.
Обязательно запомните, какие винты в какое отверстие вкручивались.
Выкрутите один винт (обведен красным) с головкой Torx (на некоторых моделях может быть креповая).
Винт Torx скрыт под резиновой прокладкой. Аккуратно приподнимите прокладку, не повредив ее, чтобы получить доступ к этому винту.
Выкрутите горизонтальный винт (обведен оранжевым), который крепит серую боковую панель (необходим для снятия белого колпачка с роликовой щетки на шаге 8).
Шаг 7
Снимите верхнюю крышку, так как все винты были удалены.
Шаг 8

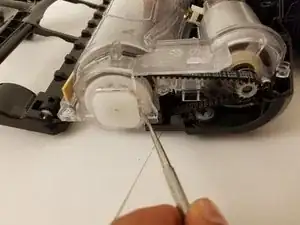

Снимите белый колпачок с помощью плоской отвертки или любого другого похожего на клин инструмента.
Шаг 9

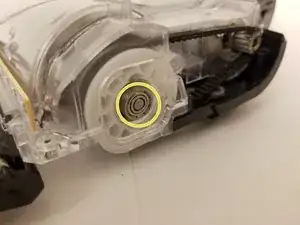

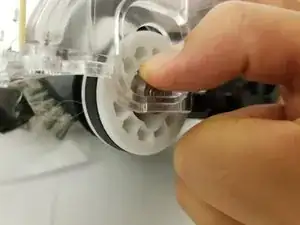

Аккуратно нажмите на деталь внутрь.
Потяните деталь вниз и извлеките из корпуса.
Шаг 10

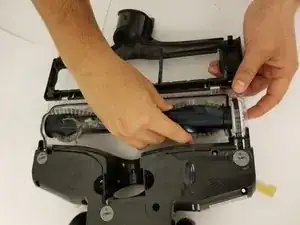

Переверните голову пылесоса, чтобы извлечь щетку.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
