Разбор насадки Shark Rotator Powered Lift-Away
Разборка необходима для удаления нескольких элементов, таких как щетка, ремень щетки и фары.
Шаг 1

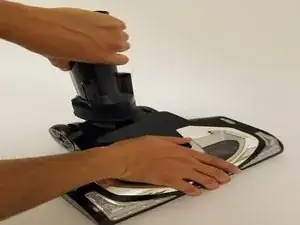

Нажмите кнопку снятия и потяните ручку вверх, чтобы отделить корпус от секции трубки.
Шаг 2

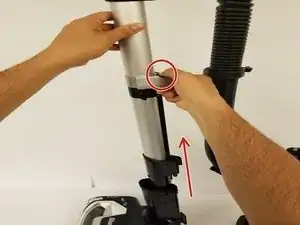

Нажмите кнопку снятия на трубке, затем поднимите верхнюю секцию, чтобы отделить ее.
Шаг 3

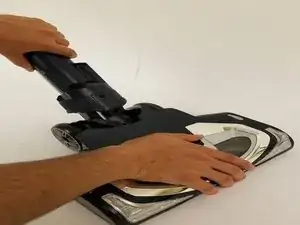

Наклоните вал трубки назад для удобства.
Шаг 4
Поместите часть насадки вверх дном.

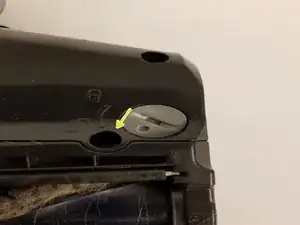

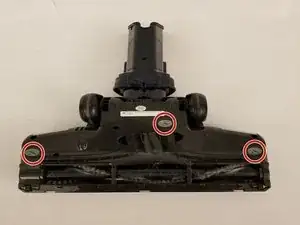

Поверните три серые защелки в положение разблокировки.
Шаг 5

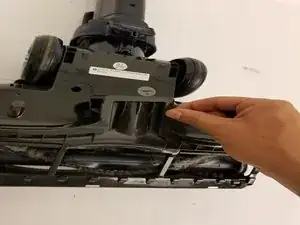

С помощью пальцев приподнимите и откройте защитное ограждение щетки.
Шаг 6

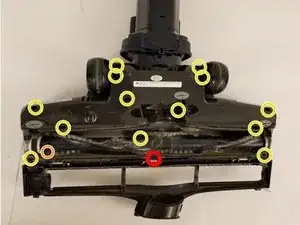

Удалите 13 винтов (обведенных желтым) с помощью крестообразной отвертки.
Убедитесь, что вы запомнили, какие винты идут в какие отверстия.
Удалите один винт (обведенный красным) с головкой Torx (может быть с головкой Phillips на некоторых моделях).
Винт Torx скрыт под резиновым уплотнителем. Осторожно поднимите уплотнитель, не повредив его, чтобы получить доступ к этому винту.

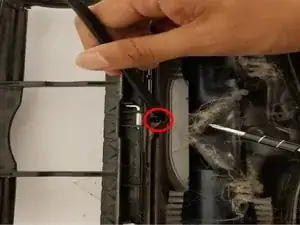

Удалите горизонтальный винт (обведенный оранжевым), который крепит серую боковую панель (необходим для удаления белой крышки на вращающейся щетке на шаге 8).
Шаг 7

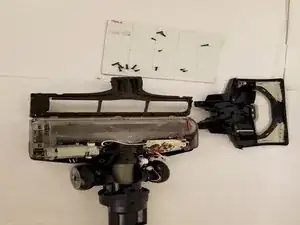

Поднимите верхнюю крышку, теперь когда все винты удалены.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
