Замена мотора валика для чистки Shark Rotator Lift-Away Speed

Убедитесь, что пылесос выключен и отключен от сети перед началом.

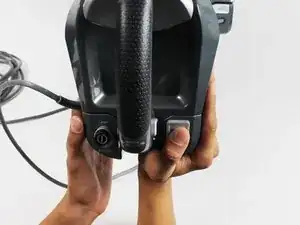

Найдите кнопку разблокировки в верхней части корпуса пылесоса рядом с ручкой.

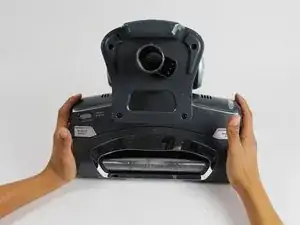

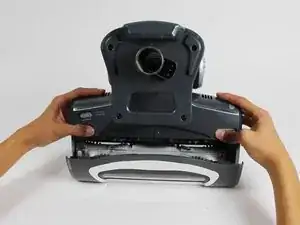

Используйте ручку, чтобы поднять корпус пылесоса, нажимая на кнопку разблокировки.

Снятие корпуса не обязательно, но это может упростить поиск засоров или доступ к мотору и ремню.

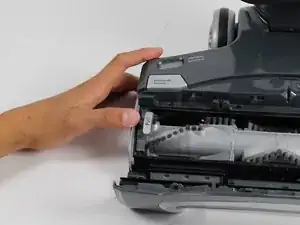

Нажмите кнопки доступа к валику на верхней части насадки, чтобы открыть отсек для валика.

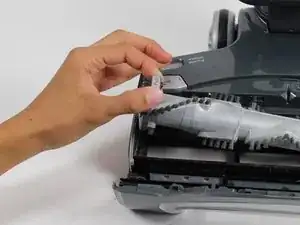

Вытяните валик, используя язычок с левой стороны.

Вы можете протестировать валик, подключив пылесос и запустив его в режиме для ковров. Индикатор валика должен светиться зеленым цветом.

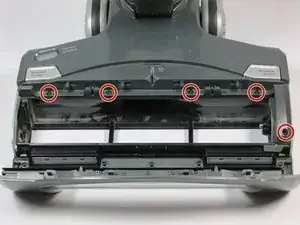

Удалите пять винтов Torx #9 диаметром 5 мм на передней стороне.

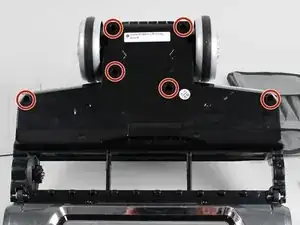

Удалите шесть винтов Torx #20 диаметром 7,5 мм на нижней части насадки.

Возможно, потребуется удлинитель для отвертки, чтобы достать винт, который ближе всего к центру насадки.

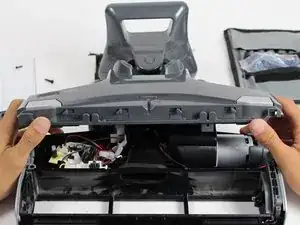

Снимите верхнюю панель, приподняв верхнюю часть от основания.

В процессе будут слышны громкие щелчки.

Если вы пытаетесь снять ремень, можете перейти к следующему шагу.

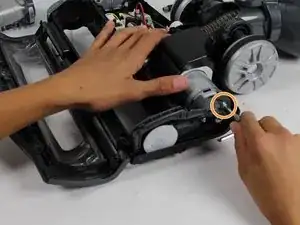

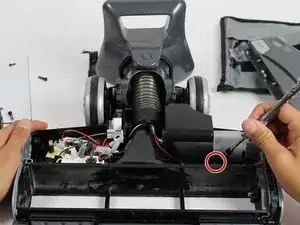

Удалите винт Torx #20 диаметром 7,5 мм перед мотором.

Мотор — это серый блок с правой стороны насадки (когда насадка обращена к вам).

Если вы пытаетесь снять ремень, можете перейти к следующему шагу
