Замена мотора щетки ролика Shark Rotator NV502
Если мотор роликовой щетки выходит из строя, щетка перестаёт вращаться. Мотор может выйти из строя из‑за электрических неисправностей или попадания поломанных деталей внутрь.
Шаг 1

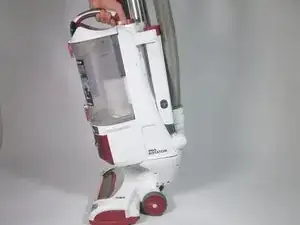

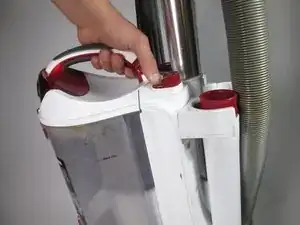

Потяните за ручку, одновременно нажимая кнопку подъёма, чтобы снять корпус пылесоса.
Шаг 2
Переверните пылесос, чтобы получить доступ к нижней части.

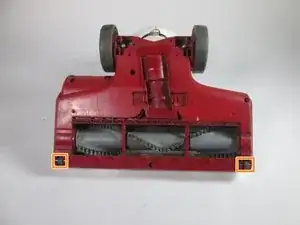

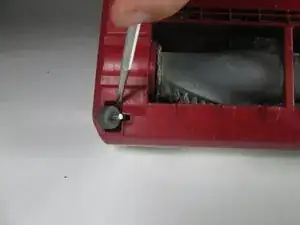

Снимите два маленьких колеса с помощью металлической лопатки.
Шаг 3

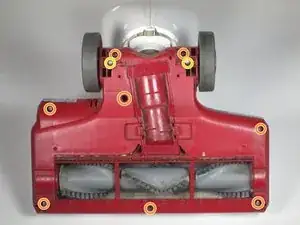

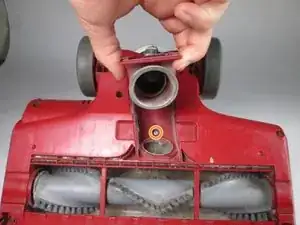

Удалите девять винтов длиной 16 мм с помощью отвертки Phillips #2. Нажмите на боковые защёлки в середине панели и потяните вверх, чтобы открыть винт под соединением шланга.
Удалите два винта длиной 13,5 мм с помощью отвертки Phillips #2.
Шаг 4
Поднимите крышку и отведите её в сторону.

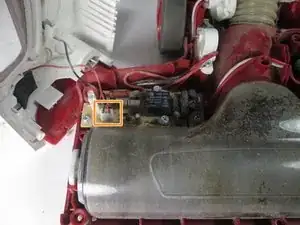

Снимите провод, прикреплённый к основанию, сжав штырь и потянув вверх.
Шаг 5

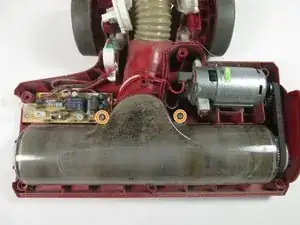

Удалите два винта длиной 11 мм с помощью отвертки Phillips #2.
Поднимите крышку роликовой щётки.
Шаг 6

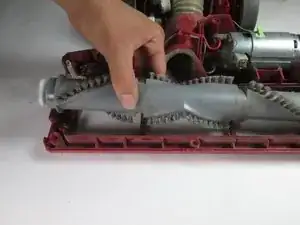

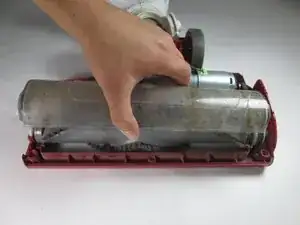

Выньте роликовую щётку.
Шаг 7

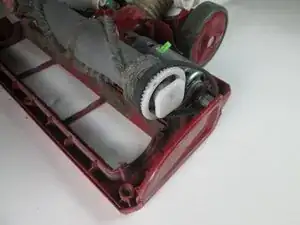

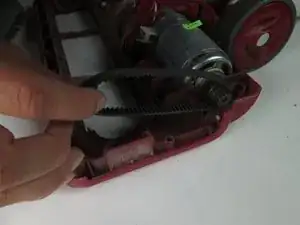

Снимите ремень с роликовой щётки и с шестерни мотора.
Шаг 8

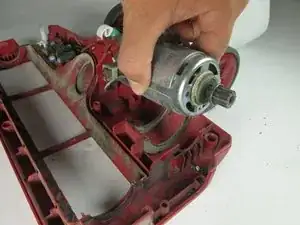

Поднимите мотор из основания.

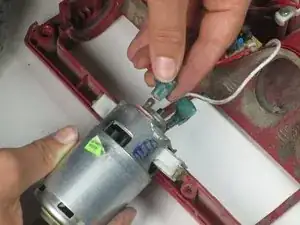

Отключите контакты, соединяющие провода с мотором, потянув за штырьки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
