Замена фары Shark Rotator с приводом Lift-Away

Нажмите кнопку Lift‑Away и потяните ручку вверх, чтобы отделить корпус от секции штанги.

Нажмите кнопку Lift‑Away на штанге, затем поднимите верхнюю секцию, чтобы отделить её.

Наклоните вал штанги назад для удобства.

Положите насадку головы насадки вверх дном.

Поверните три серых фиксатора в положение «открыто».

Пальцами отоприте и потяните каркас щётки, чтобы открыть его.

Удалите 13 винтов (обведены жёлтым) с помощью крестовой отвёртки.

Обязательно следите за тем, какой винт в какое отверстие возвращается.

Удалите один винт (обведён красным) с торцевой головкой Torx (на некоторых моделях может быть крестовой головкой).

Torx‑винт скрыт под резиновой прокладкой. Аккуратно приподнимите прокладку, не повредив её, чтобы получить доступ к винту.

Удалите горизонтальный винт (обведён оранжевым), который крепит серую боковую панель (необходимо для снятия белой заглушки на валу щётки на шаге 8)

Поднимите верхнюю крышку теперь, когда все винты удалены.

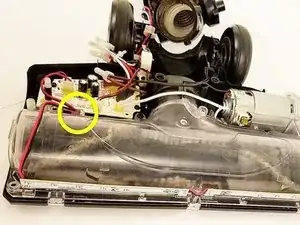

Отсоедините красный и чёрный провода фары от пластикового зажима, как показано.

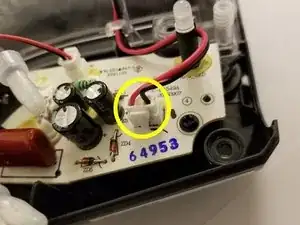

Проследите красный и чёрный провода фары до платы управления.

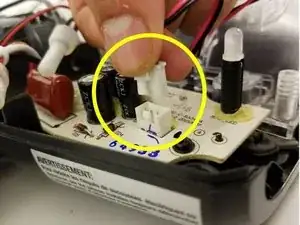

Отщёлкните 2‑контактный электрический разъём, нажав на защёлку, затем поднимите его.

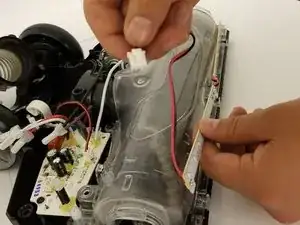

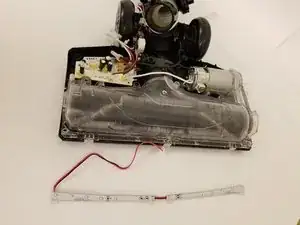

Аккуратно поднимите фары с проводами из корпуса пылесоса.
