Замена ремня Shark Rotator Lift-Away Speed
Ремень пылесоса обеспечивает правильное вращение ролика-щетки. Если ролик-щетка не вращается или вращается с перебоями, необходимо проверить расположение и/или состояние ремня. В этом руководстве показано, как получить доступ к ремню и снять его.
Шаг 1
Перед началом убедитесь, что пылесос выключен и отключён от сети.
Найдите кнопку освобождения в верхней части модуля пылесоса рядом с рукояткой.
Используя рукоятку, поднимите модуль с сопла пылесоса, одновременно нажимая кнопку освобождения.
Снятие модуля необязательно, но так может быть проще обнаружить засоры или получить доступ к двигателю и ремню.
Шаг 2
Нажмите кнопки доступа к роликам-щеткам на верхней части сопла, чтобы открыть отсек ролика-щетки.
Шаг 3
Поднимите ролик-щетку, потянув за язычок с левой стороны.
Вы можете проверить ролик-щетку после установки, подключив пылесос к сети и включив режим для ковра. Индикатор ролика-щетки должен светиться сплошным зелёным цветом.
Шаг 4
Удалите пять винтов Torx #9 5 мм на передней стороне.
Шаг 5
Удалите шесть винтов Torx #20 7,5 мм на нижней поверхности сопла.
Для доступа к винту, расположенного ближе всего к центру сопла, может понадобиться удлинитель для отвертки.
Шаг 6
Снимите верхнюю панель, приподняв верхнюю часть и отделив её от нижней.
Вы услышите громкие щелчки.
Шаг 7
Если вы хотите снять ремень, можете перейти к следующему шагу.
Удалите винт Torx #20 7,5 мм перед двигателем.
Двигатель — это серый блок на правой стороне напольного сопла (когда сопло повернуто к вам).
Шаг 8
Если вы хотите снять ремень, можете перейти к следующему шагу.

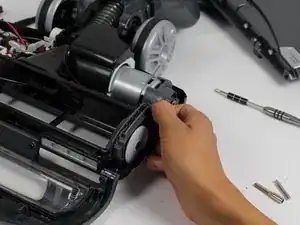

Снимите панель, чтобы открыть доступ к винту двигателя.
Удалите винт двигателя Torx #20 7,5 мм.
Снимите двигатель.
Шаг 9
Снимите чёрный ремень, расположенный на правой стороне сопла пылесоса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
