Разборка ручки Shark Rotator Powered Lift-Away

Снимите два защищённых от взлома винта T9 на передней части ручки.

После снятия винтов приподнимите серебристый кожух от остальной части ручки.

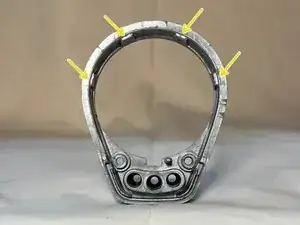

Обратите внимание на четыре защёлки, удерживающие серебристый кожух на месте.

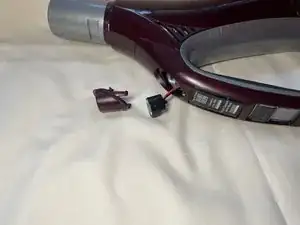

Снимите светодиод, аккуратно поддев за нижний край.

Снимите кожух светодиода, протолкнув светодиод назад через кожух.

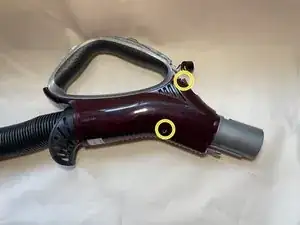

Снимите защищённый от взлома винт T20 в задней части ручки.

После этого подденьте и отогните нижнюю часть крышки.

Это освободит пластиковую защёлку верхней части ручки, которая фиксируется над стойкой винта внутри ручки.

Отведите защёлку от стойки и продолжите снимать верхнюю часть ручки с внутренней части, разъединяя по швам вдоль боков.

На этом этапе у вас появится доступ к выключателю питания, если это была ваша цель; в противном случае за одной или двумя дополнительными винтами доступна плата, к которой подключается светодиод (индикаторы режима пола).

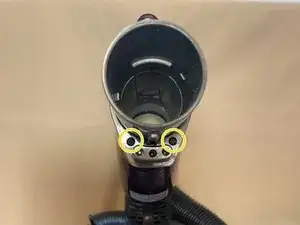

Снимите два защищённых от взлома винта T20, скрепляющие две половины ручки.

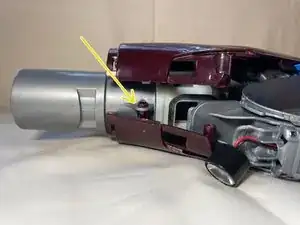

Разделяйте две половины ручки, начиная с передней части. Убедитесь, что вы выдвинули штырь из защёлки, удерживающей его на месте.

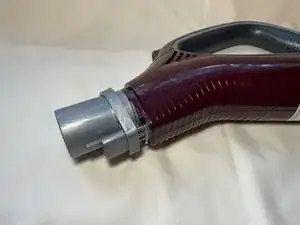

Теперь вы можете раздвинуть две половины и сдвинуть их с ручки и по шлангу вниз.

Нет необходимости снимать кожух или опору шланга на задней части ручки — они удерживают обе половины вместе.

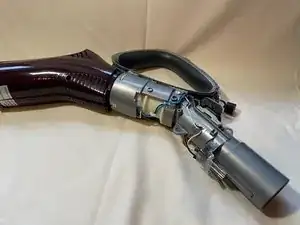

С обнажённой основной частью ручки вытяните опрессованные соединители проводов, отсоедините провода и расправьте всё, чтобы получить запас длины для следующего шага.

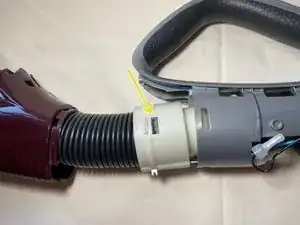

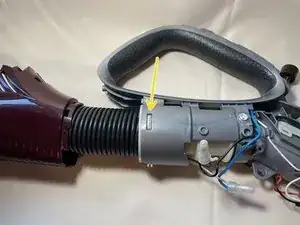

Есть две белые защёлки, чтобы снять пластиковый кожух шланга с ручки.

С частично снятым кожухом есть два чёрных резиновых язычка, которые удерживают шланг внутри кожуха.

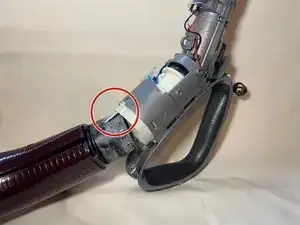

Будьте очень осторожны и не тяните сильно за провода в месте выхода из шланга!! Они хрупкие и проводят питание к выключателю, светодиодам и щётке.

Теперь вы можете удалить застрявший в изгибе ручки предмет или устранить любую другую проблему.
