Замена светодиодной фары Shark Rotator Powered Lift-Away Speed
В модели Shark Rotator Powered Lift-Away установлены две светодиодные фары, помогающие при уборке в плохо освещённых местах. Фары вакуумного очистителя рассчитаны примерно на 7 лет эксплуатации. Для поддержания оптимальной работоспособности пылесоса требуется замена фар. В этом руководстве показано, как заменить обе светодиодные фары в пылесосе.
Шаг 1

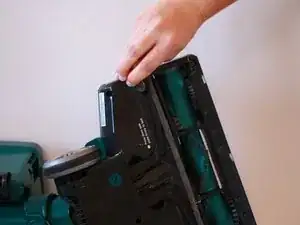

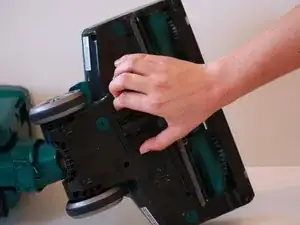

Переверните пылесос нижней стороной вверх и с помощью монеты поверните кулачковые винты на нижней панели так, чтобы их паз был параллелен передней части пылесоса.
Шаг 2

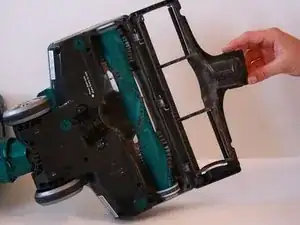

Сожмите боковые защёлки крышки роликовой щётки и откиньте крышку.
Шаг 3

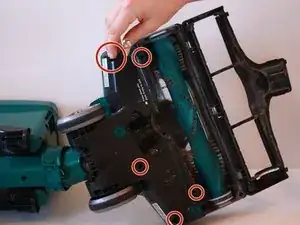

Отвинтите пять винтов длиной 15,9 мм на внешней стороне крышки, используя отвёртку T20.
Шаг 4

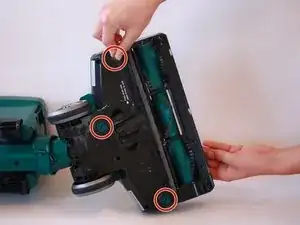

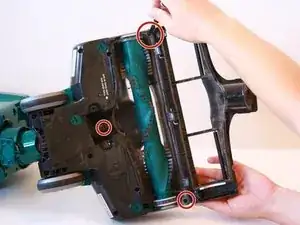

Используя отвёртку T20, отвинтите три винта длиной 13,4 мм в местах, где крышка роликовой щётки крепится к дну пылесоса.
Шаг 5

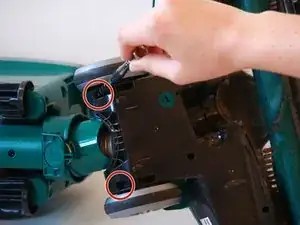

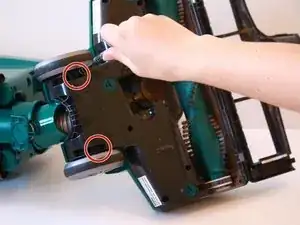

Используя отвёртку T20, отвинтите два винта длиной 13,4 мм под колёсами.
Шаг 6
Используя отвёртку T20, отвинтите два винта длиной 15,9 мм за колёсами пылесоса.
Шаг 7

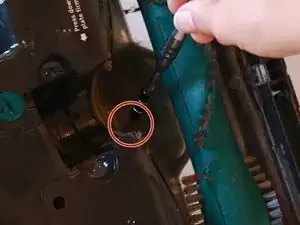

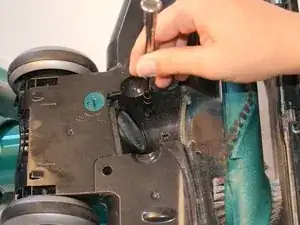

Используя бита PH0, отвинтите один винт длиной 13,4 мм между роликовой щёткой и местом крепления защёлки.
Шаг 8
Используя отвёртку T20, отвинтите один винт длиной 13,4 мм позади ременного конца роликовой щётки.
Шаг 9

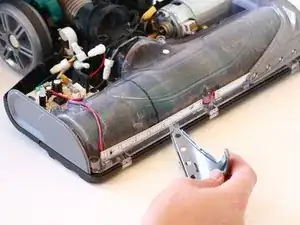

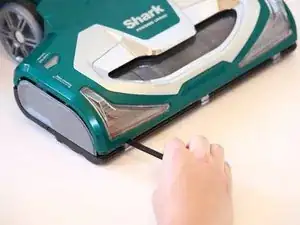

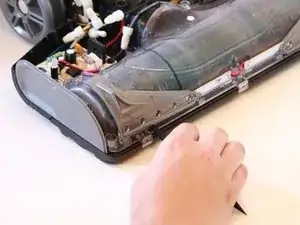

Верните пылесос в вертикальное положение и с помощью лопатки подденьте переднюю крышку, распарывая шов между цветной передней панелью и серыми боковыми крышками.
Шаг 10

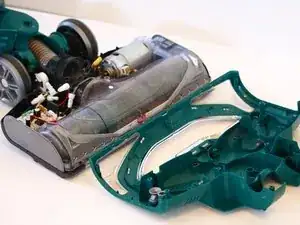

Отсоедините переднюю крышку от пылесоса.
Шаг 11

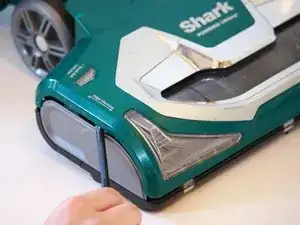

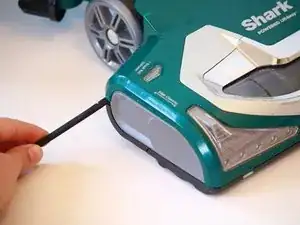

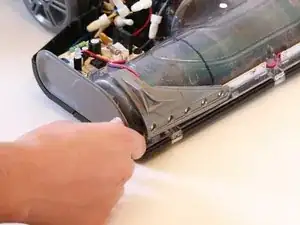

С помощью лопатки подденьте крышки фар, распарывая швы там, где крышки фар соприкасаются с нижней передней частью пылесоса.
Шаг 12

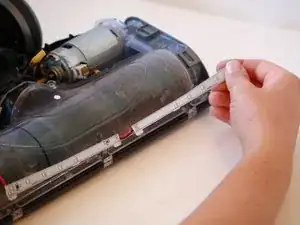

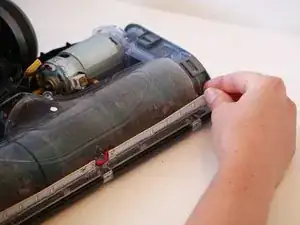

Оттяните жгут светодиодной фары вверх и отнесите его от точки крепления на нижней передней части пылесоса.
Шаг 13

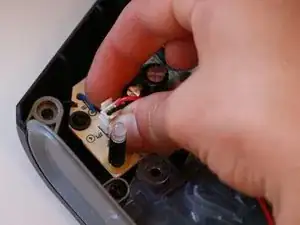

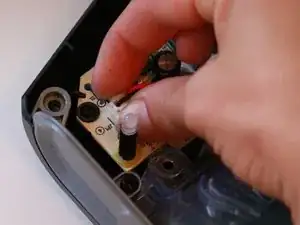

Сожмите защёлки на зажиме печатной платы для светодиодной фары внутрь и потяните зажим вверх и прочь, чтобы отсоединить фару.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
