Замена правого ведущего колеса Samsung POWERbot R7070

Выключите аварийный выключатель.

Снимите два открытых винта в верхней правой части устройства.

Поднимите крышку, чтобы открыть доступ к аккумулятору.

Одной рукой сожмите белый пластиковый разъем, где проводка аккумулятора соединяется с POWERbot. Потяните вверх, чтобы отсоединить.

Поднимите аккумулятор с правой стороны, вверх и выньте его из отсека.

Отвинтите два серебристых винта длиной 1,5 см по левому и правому краю отсека для аккумулятора.

Снимите два винта длиной 1,5 см над жёлтыми подвижными фиксирующими язычками.

Снимите два винта длиной 1,2 см в отсеке для щетки.

С умеренным усилием разъедините серебристую верхнюю часть и чёрную нижнюю часть пылесоса.

Крышка откроется лишь на несколько сантиметров, так как две половины соединены проводами.

Отсоедините бело-красный разъем проводки, прикреплённый к верхней половине основания пылесоса, сжав разъем и потянув вверх.

Сжав верхнюю и нижнюю части чёрного разъема проводки, потяните наружу, полностью отделяя верхнюю часть от нижней части устройства.

Отсоедините широкий платный разъем с левой стороны, сжав и нажав вниз на правую и левую стороны клипсы, затем вытащив разъем.

Тяните разъем за левую и правую стороны белой клипсы, а не за провода.

Снимите четыре винта длиной 1,2 см.

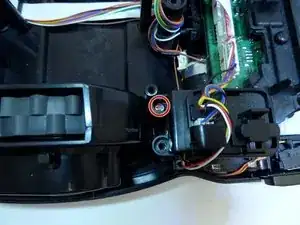

Снимите один винт длиной 0,8 см.

Снимите два винта длиной 1,5 см на моторном отсеке.

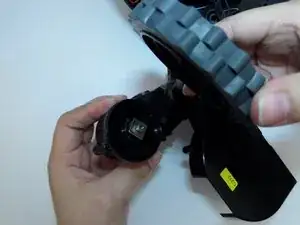

Поднимите мотор, схватив корпус мотора и потянув вверх.

После снятия винтов с моторного отсека верх моторного отсека может вскрыться.

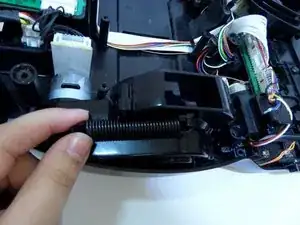

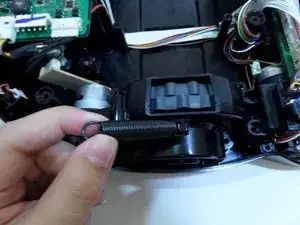

При полностью втянутой пружине отцепите пружину от корпуса колеса.

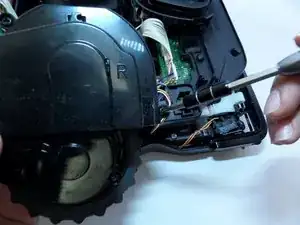

Удалите винт, фиксирующий чёрный пластиковый элемент справа от корпуса колеса.

Этот элемент не является частью корпуса колеса, но его необходимо открутить, чтобы извлечь корпус колеса.

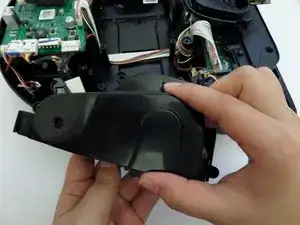

Поднимите колесо и корпус колеса из основания пылесоса.

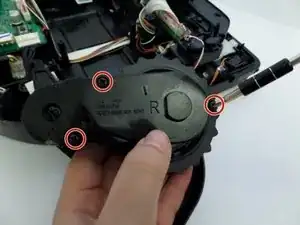

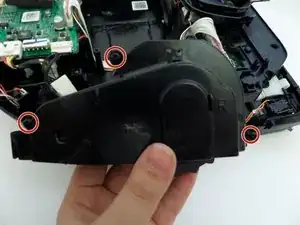

Снимите три винта, скрепляющие две половины корпуса колеса.

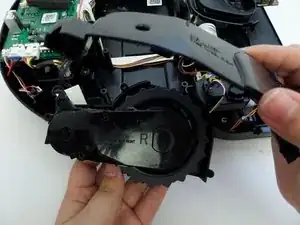

Разделите незакреплённую половину корпуса колеса, обнажив колесо.

Снимите три винта на оставшейся половине корпуса колеса.

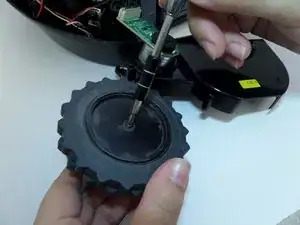

Отвинтите чёрный винт длиной 1 см, фиксирующий центр колеса.

Снимите колесо.
