Замена левого ведущего колеса Samsung POWERbot VR9000

Выключите аварийный выключатель, расположенный в правом нижнем углу POWERbot.

Вставьте пластиковый монтажный инструмент под черную крышку, рядом с логотипом Samsung на задней стороне устройства, и приподнимите частично.

Сдвиньте пластиковый монтажный инструмент влево, оставаясь под черной крышкой, пока не отсоединятся два штифта с левой стороны. Затем сдвиньте инструмент вправо, пока не отсоединятся два штифта с правой стороны.

Возьмитесь за два защелкивающихся зажима передней части черной крышки, по одному перед каждым колесом. Отведите зажимы от колес.

Снимите черную крышку.

Вставьте пластиковый монтажный инструмент под медного цвета крышку, под надписью "CycloneForce", и подденьте, совершив небольшое вращение, пока не освободятся два штифта.

Возьмите нижнюю часть крышки и поднимите вверх, одновременно сдвигая вперед, пока крышка не отщелкнется.

Удалите три винта Phillips #1 длиной 6 мм в отверстиях возле задней части устройства.

Удалите винт Phillips #1 длиной 6 мм в отверстии, который был под медной крышкой пылесоса.

Переверните устройство и удалите винт Phillips #1 длиной 6 мм перед левым (с этой точки зрения — правым) колесом.

Отсоедините широкий разъем платы, аккуратно нажав вниз на левый конец защелки и вытащив разъем наружу.

Вынимайте разъем за верхнюю и нижнюю часть белой детали, а не за провода.

Снимите верхнюю часть шасси с POWERbot, захватив кожухи колес и подняв вверх.

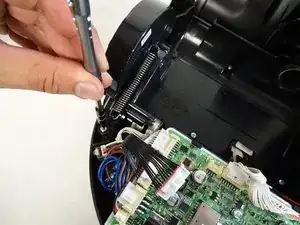

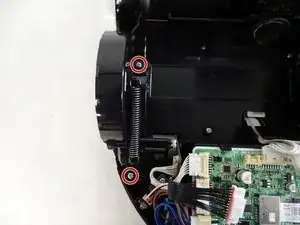

Удалите два винта Phillips #1 длиной 5 мм в отверстиях, ближайших к левому колесу.

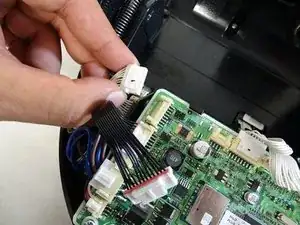

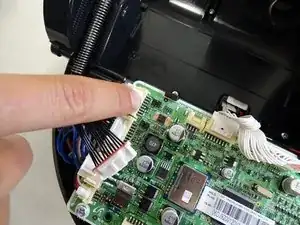

Отсоедините верхний разъем платы на левой стороне, аккуратно нажав вниз на левый конец защелки и вытащив разъем наружу.

Вынимайте разъем за верхнюю и нижнюю часть белой детали, а не за провода.

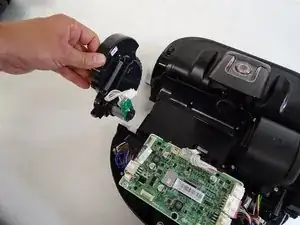

Снимите узел ведущего колеса с POWERbot, захватив колесо и подняв вверх.
