Замена двигателя вакуумного насоса Samsung POWERbot R7070

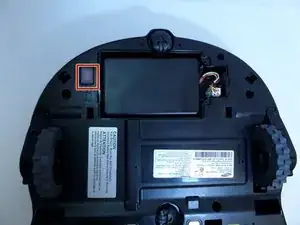

Выключите аварийный переключатель.

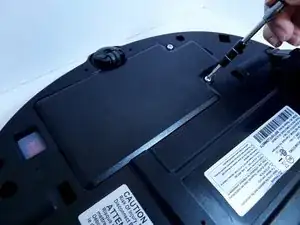

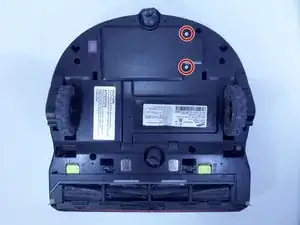

Снимите два открытых винта в верхней правой части устройства.

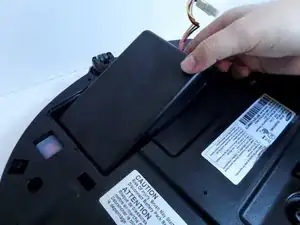

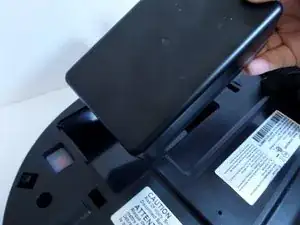

Поднимите крышку, чтобы открыть доступ к аккумулятору.

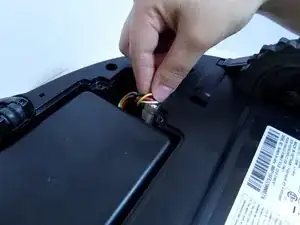

Одной рукой зажмите белый пластиковый разъём, к которому подключены провода аккумулятора к POWERbot. Поднимите вверх, чтобы отсоединить.

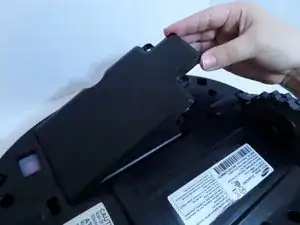

Поднимите аккумулятор с правой стороны из отсека.

Открутите два серебристых винта длиной 1,5 см слева и справа в отсеке аккумулятора.

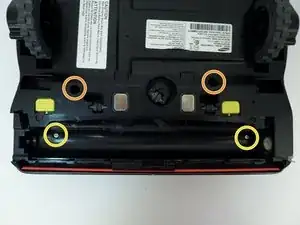

Снимите два винта длиной 1,5 см над жёлтыми фиксаторами.

Снимите два винта длиной 1,2 см из отсека щётки.

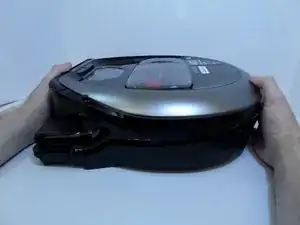

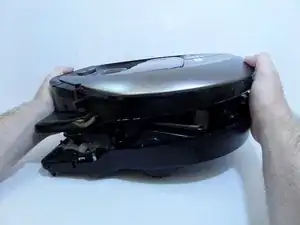

С умеренным усилием отделите серебристую верхнюю часть от чёрной нижней части пылесоса.

Крышка отделится только на несколько сантиметров, так как обе половины соединены проводами.

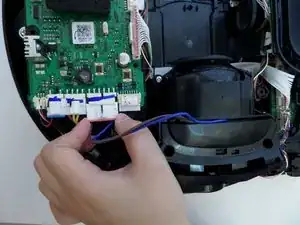

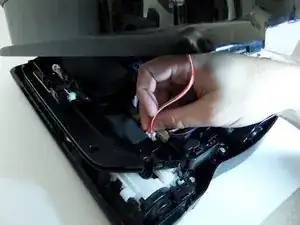

Отсоедините белый и красный проводной разъём, прикреплённый к верхней части основания пылесоса, сжав разъём и потянув вверх.

Зажимая верхнюю и нижнюю части чёрного проводного разъёма, потяните наружу, полностью отделив верхнюю часть от нижней части устройства.

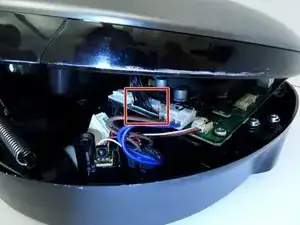

Отключите широкий разъём платы с левой стороны, сжав и нажав на правую и левую стороны защёлки, после чего вытяните разъём.

Вытягивайте разъём за правую и левую стороны белой защёлки, а не за провода.

Снимите четыре винта длиной 1,2 см.

Снимите один винт длиной 0,8 см.

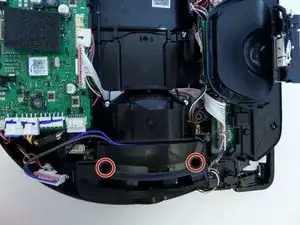

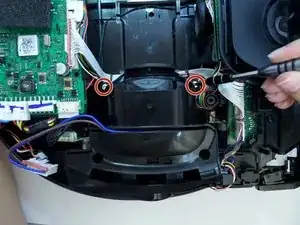

Удалите два винта длиной 1,5 см из камеры двигателя.

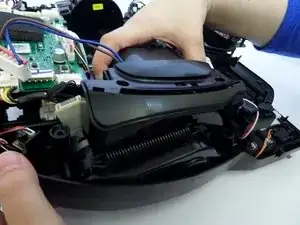

Поднимите двигатель, взявшись за корпус двигателя, и поднимите его вверх.

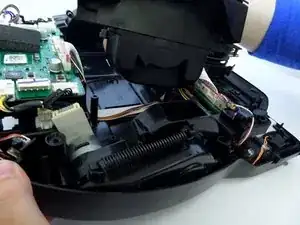

После снятия винтов из камеры двигателя её верхняя часть раскроется.
