Замена правого ведущего колеса Samsung POWERbot VR9000
Замените правое колесо вашего POWERbot. Это можно сделать для устранения постоянного кода ошибки (C 03) и/или для устранения проблем с движением.
Шаг 1

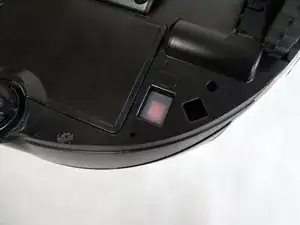

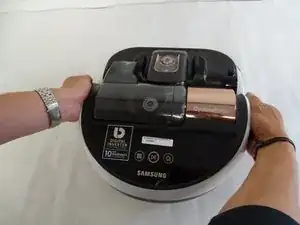

Выключите аварийный переключатель, расположенный в нижней правой части POWERbot.
Шаг 2

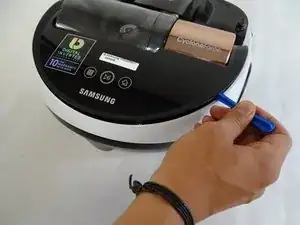

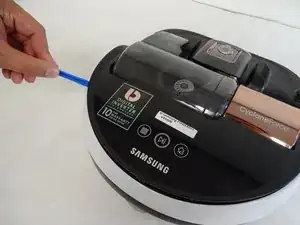

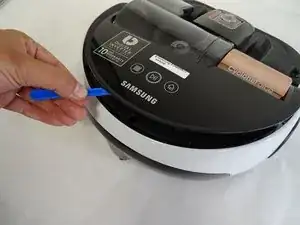

Вставьте пластиковый инструмент для вскрытия под чёрную крышку, рядом с логотипом Samsung на задней части устройства, и приподнимите частично.
Шаг 3
Сдвиньте пластиковый инструмент для вскрытия влево, оставаясь под чёрной крышкой, пока не отщёлкнутся два фиксатора с левой стороны. Затем сдвиньте инструмент вправо, пока не отщёлкнутся два фиксатора с правой стороны.
Возьмитесь за две защёлки у передней части чёрной крышки, по одной перед каждым колесом. Оттяните защёлки от колёс.
Шаг 4

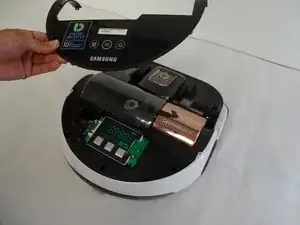

Снимите чёрную крышку.
Шаг 5

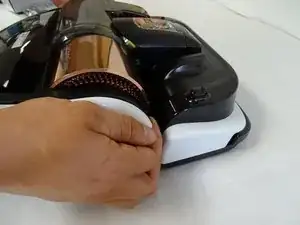

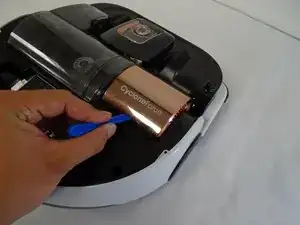

Вставьте пластиковый инструмент для вскрытия под медно-окрашенную крышку, под надписью «CycloneForce», и подденьте, совершая небольшой поворот, пока не освободятся два фиксатора.
Возьмитесь за нижнюю часть крышки и поднимите вверх, одновременно сдвигая вперёд, пока крышка не отщелкнется.
Шаг 6

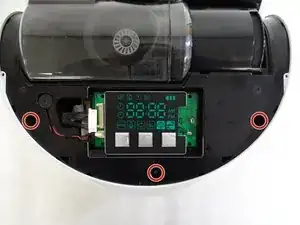

Удалите три винта Phillips №1, длиной 6 мм, в отверстиях возле задней части устройства.
Шаг 7

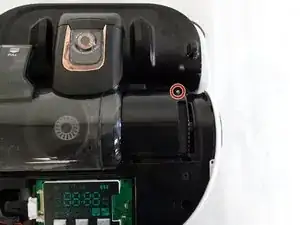

Удалите винт Phillips №1, длиной 6 мм, в отверстии, которое находилось под медно-окрашенной крышкой пылесоса.
Шаг 8

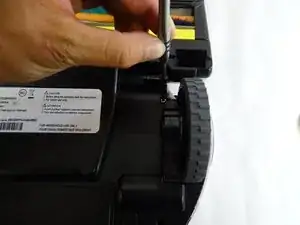

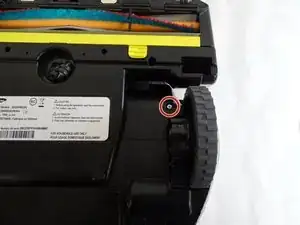

Переверните устройство и удалите винт Phillips №1, длиной 6 мм, перед левым (с данной точки зрения — правым) колесом.
Шаг 9

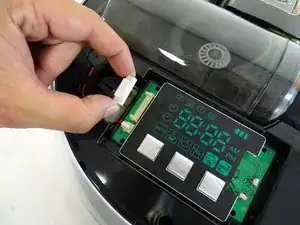

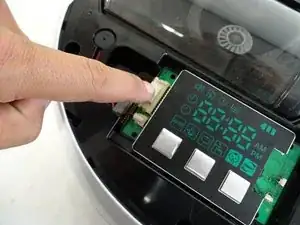

Отсоедините широкий разъём платы, аккуратно нажав вниз на левый конец защёлки и вытащив разъём наружу.
Вынимайте разъём за верхнюю и нижнюю часть белой детали, а не за провода.
Шаг 10

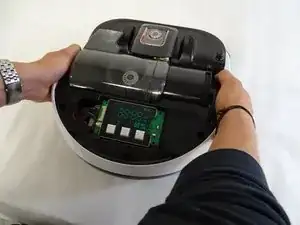

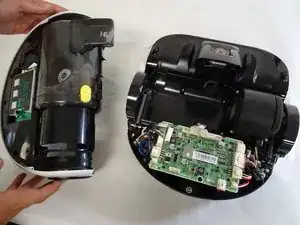

Снимите верхний корпус с POWERbot, взявшись за кожухи колёс и потянув вверх.
Шаг 11

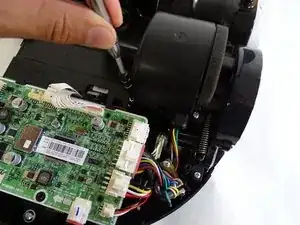

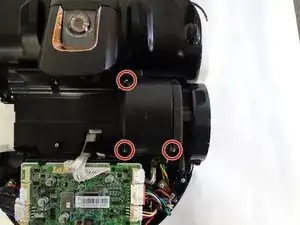

Удалите три винта Phillips №1, длиной 5 мм, в отверстиях вокруг мотора пылесоса.
Шаг 12

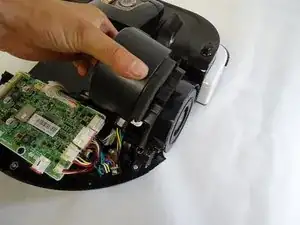

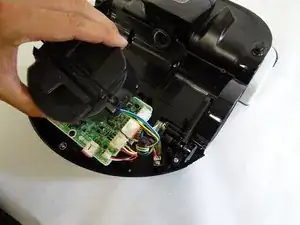

Поднимите мотор пылесоса, взявшись за корпус мотора и потянув вверх.
Поставьте мотор пылесоса на плату. Убедитесь, что провода, соединяющие мотор с платой, не натягиваются.
Шаг 13

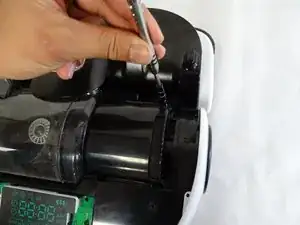

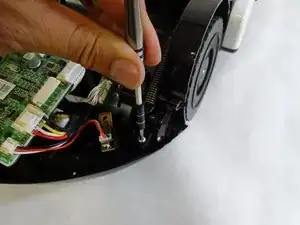

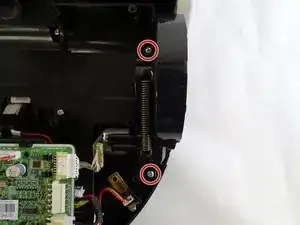

Удалите два винта Phillips №1, длиной 5 мм, в отверстиях, ближайших к правому колесу.
Шаг 14

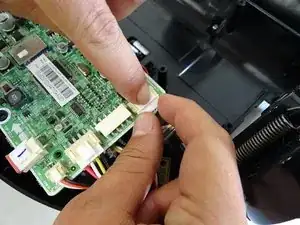

Отсоедините верхний разъём платы на правой стороне, аккуратно нажав вниз на правый конец защёлки и вытащив разъём наружу.
Вынимайте разъём за верхнюю и нижнюю часть белой детали, а не за провода.
Шаг 15

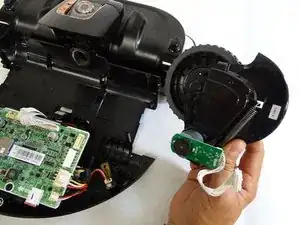

Снимите узел ведущего колеса с POWERbot, взявшись за колесо и потянув вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
