Замена сетевого кабеля безмешкового пылесоса Electrolux AEG T8
Здесь показано, как диагностировать неисправности кабеля, заменить его и очистить скользящие контакты.
Обратите внимание, что это руководство не идеально: некоторых фотографий не хватает, но оно поможет преодолеть основные трудности, такие как поиск всех винтов для открытия корпуса (включая «скрытый» под кнопкой питания).
Шаг 1

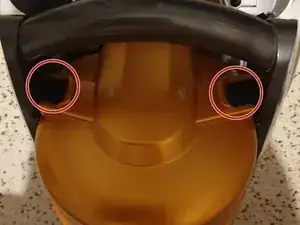

Нажмите на 2 защёлки к центру контейнера и вытяните контейнер, чтобы снять его.
Шаг 2

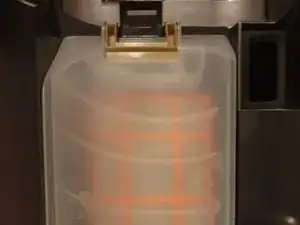

На держателе HEPA-фильтра нажмите вниз на коричневую защёлку и вытяните весь пластиковый элемент.
Затем извлеките HEPA-фильтр.
Потом снимите пластик перед моющимся фильтром.
Снимите моющийся фильтр и оранжевый держатель.
Шаг 3

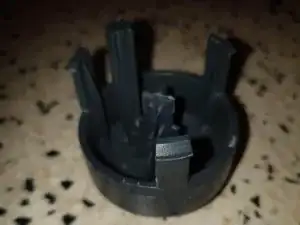

Кнопку питания держат 3 пластиковых крючка/зажима. Используйте какой‑нибудь монтажный инструмент, чтобы сдвинуть их внутрь.

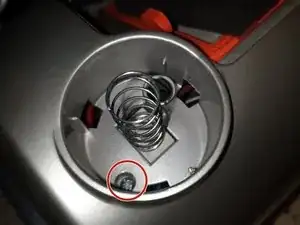

Снимите винт с крестообразной головкой под кнопкой питания.
Шаг 4

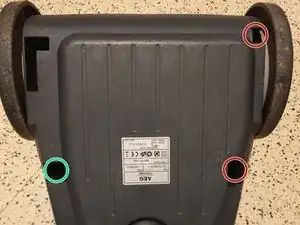

Снимите 2 винта с крестообразной головкой.
Снимите защитный винт Torx.
Шаг 5
После удаления винта под кнопкой питания и винтов внизу пластиковый корпус можно разъединить.
Учтите провода, идущие к выключателю питания: они короткие и должны быть отключены от выключателя перед полным разъединением корпуса.
Шаг 6
Катушку для сматывания кабеля теперь можно вытащить (возможно, придётся немного раздвинуть корпус), будьте осторожны с проводами, которые всё ещё к ней подключены.
Также обратите внимание на направление U-образного вала: отверстие должно быть вверху (запомните при сборке).
Шаг 7

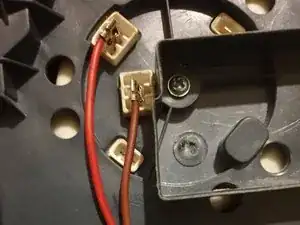

Отсоедините 2 провода.
Шаг 8
Нажмите кнопку, чтобы смотать сетевой кабель, одновременно направляя кабель, чтобы он не застрял. Следует снять как можно больше натяжения с намоточного механизма (то есть сматывать больше, чем это обычно возможно при установленном корпусе).
Шаг 9
Убедитесь, что с катушки снято как можно больше усилия. Будьте осторожны при разъединении, так как оставшееся натяжение может заставить механизм сматывания вращаться при снятии серой части (удаление серой части отключает/снимает тормоз).

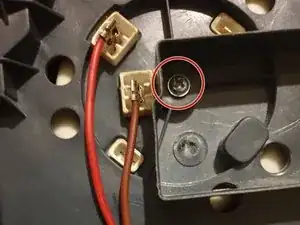

Вы можете отделить серую и белую пластиковые части, сняв один винт с крестообразной головкой.
Шаг 10
Снимите скользящий контакт, вытащив его (с помощью плоскогубцев при необходимости).
Теперь вы можете измерить целостность цепи кабеля без скользящего контакта, чтобы определить, исправен ли кабель. Если кабель не показывает целостность, выпаяйте его и выполните следующий шаг для замены.
Вы можете очистить скользящий контакт и слегка подогнуть контактные язычки, чтобы они сильнее нажимали на металлические кольца при необходимости.
Шаг 11
Это необходимо только в случае замены кабеля.

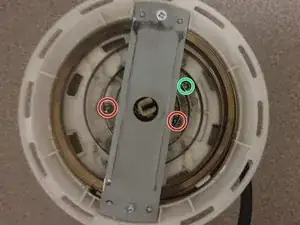

Снимите 2 винта с крестообразной головкой.
Снимите защитный винт Torx.
Если коричневая металлическая лента мешает, убедитесь, что вы максимально размотали катушку, чтобы снять как можно больше напряжения с неё. Если всё ещё мешает, её можно аккуратно отодвинуть. Делайте это инструментом или в перчатках, так как лента может быть острой.
не снимайте серебристый металлический элемент сверху, прижимающий металлическую ленту. Эта лента действует как пружина, и её трудно заново намотать, если она выпадет.
Когда два пластиковых полукорпуса (которые прижимают кабель) будут разъединены, кабель можно извлечь и установить новый.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Проверьте плотность электрических разъёмов — возможно, вы немного деформировали гнёзда при отсоединении, из‑за чего они стали свободнее, чем были изначально.
Перевод руководства с ifixit.com
