Замена платы управления блендера Ninja Professional BL660
Если блендер не включается, плата управления могла быть повреждена. В этом руководстве показано, как заменить неработающую плату управления.
Шаг 1
Отверткой Phillips #1 отвинтите 5 винтов (13 мм длиной, 6 мм в диаметре), удерживающих внешнюю крышку основания.
Поднимите крышку основания, чтобы снять её.
Шаг 2
Снимите среднюю часть, потянув её вверх. Если часть застряла, используйте пластиковый лопаточный инструмент iFixit, чтобы поддеть её.
Протяните сетевой шнур через отверстие в средней части.
Шаг 3
Отверткой Phillips #1 отвинтите 6 винтов (13 мм длиной, 6 мм в диаметре).
Шаг 4
Отверткой Phillips #1 отвинтите два винта (5 мм длиной, 3 мм в диаметре), которые крепят сетевой шнур к крышке мотора.
Шаг 5
Используя пластиковый лопаточный инструмент iFixit, подденьте крышку мотора, чтобы отделить её от корпуса. Когда она ослабнет, поднимите её и снимите с основания.
Сдвиньте крышку до конца сетевого шнура.
Обратите внимание, что сетевой шнур полностью не снимается с крышки.
Шаг 6

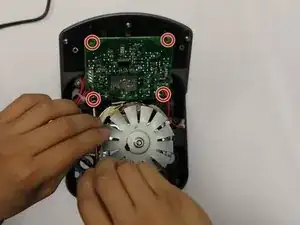

Отверткой Phillips #2 отвинтите 4 винта (10 мм длиной, 5 мм в диаметре) на плате управления.
Шаг 7

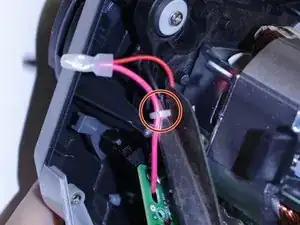

Чтобы увеличить подвижность платы, срежьте показанные на фото стяжки, удерживающие кабели.
Шаг 8

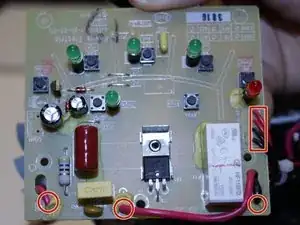

Распаяйте семь проводов, указанных на плате управления.
Для дополнительных инструкций по пайке и распайке обратитесь к руководству iFixit по ссылке guide.

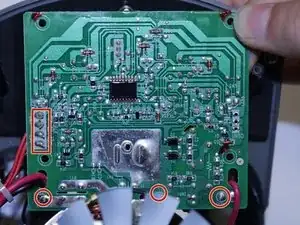

Чтобы убедиться, что вы распаиваете правильные провода, переверните плату и подтвердите провода, которые вы собираетесь менять.
Паяльник горячий. Обращайтесь с ним осторожно.
Шаг 9
После того как провода остынут на ощупь, снимите плату управления.
Не забудьте отслеживать все снятые кабели, чтобы правильно подключить их к новой плате управления.
Ninja Kitchen не продаёт платы управления. Вам придётся приобрести её у стороннего продавца.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
