Замена светодиода (LED) в Ninja NJ600

Отверните пять винтов (длина 13 мм, диаметр головки 6 мм) крестовой отверткой Phillips #2.

Не снимая винтов, вы можете отщелкнуть второй слой от основания. Сделайте это сейчас и аккуратно положите его рядом с основанием.

Шнур питания проходит через отверстие в стороне этого слоя. Сожмите шнур и протяните его через отверстие, чтобы отделить слой от шнура.

С помощью крестовой отвертки Phillips #2 отвинтите эти шесть винтов (длина 13 мм, диаметр головки 6 мм). Затем аккуратно снимите этот слой и положите его рядом с основанием блендера.

Будьте осторожны, чтобы не повредить две проволоки, которые удерживают этот третий слой, прикреплённый к основанию.

Отверните эти четыре винта (длина 10 мм, диаметр головки 5 мм) крестовой отверткой Phillips #2.

Будьте осторожны, чтобы не поцарапать печатную плату отверткой.

Используя ножницы или бокорезы, отрежьте стяжку, удерживающую эти провода.

Это даст печатной плате больше свободы движения.

Отпаивайте пять проводов от контактов, показанных на плате.

Если вы не умеете это делать, у iFixit есть руководство, описывающее процесс.

Перед началом отпайки переверните плату, чтобы убедиться, что вы собираетесь отпаять правильный компонент.

Паяльник очень горячий, будьте осторожны при обращении.

После того как провода достаточно остынут, чтобы прикасаться, осторожно сдвиньте печатную плату, чтобы освободить её от проводов.

ПРИМЕЧАНИЕ: отслеживайте, к какому контакту был припаян каждый провод. Это важно для работоспособности блендера.

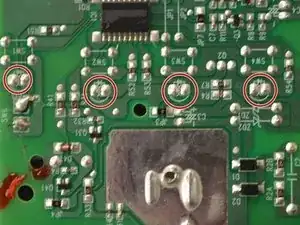

Найдите светодиод, который нужно выпаять.

На нижней стороне платы каждый светодиод обозначен небольшим треугольником с линией на одном tip-е.

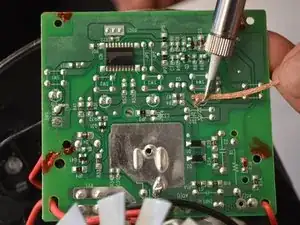

Отпаивайте два вывода светодиода и извлеките светодиод из платы.

ПРИМЕЧАНИЕ: светодиод — это диод и требует правильной ориентации при установке.

Паяльник очень горячий, будьте осторожны при обращении.
