Замена шнура питания Ninja Mega Kitchen System BL770
Если ваш блендер не включается, шнур питания может быть поврежден. Этот гид покажет, как разобрать устройство и укажет на две возможные проблемы и способы их решения. Для получения помощи по пайке следуйте руководству Как паять и распаивать соединения.
Шаг 1
Удалите пять винтов (длиной 13 мм, голова 6 мм), крепящих крышку основания, с помощью крестовой отвертки (Ph2).
Удалите два винта (длиной 13 мм, голова 6 мм), крепящих крышку основания, с помощью отвертки T10.
Шаг 2
Достигните второго уровня в основании. Для этого шага отвертка не потребуется.
Шаг 3
Удалите 2 винта (13 мм, голова 6 мм), крепящих пластиковую деталь, удерживающую шнур питания.
Затем удалите дополнительные 4 винта (13 мм, голова 6 мм) и 2 винта (11 мм, голова 5 мм), фиксирующих основание.
Осторожно поднимите основание от остальной части блендера.
Шаг 4
Удалите 4 винта (11 мм, голова 4 мм), соединяющих печатную плату с основанием.
Шаг 5

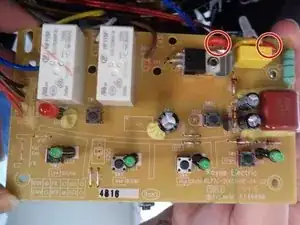

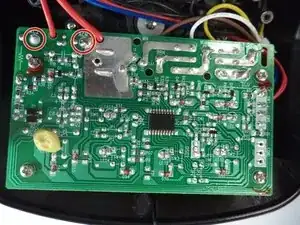

Убедитесь, что два красных провода, показанные на фото, правильно припаяны к печатной плате.
Если они выглядят поврежденными, перепаяйте провода на плате.
Если это не решит проблему, переходите к шагу 6.
Шаг 6

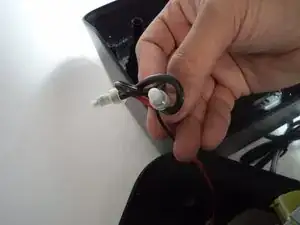

Если 2 провода на предыдущем шаге подключены, пора проверить вторую область.
Удалите пластиковые крышки и убедитесь, что провода припаяны правильно.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
