Замена печатной платы Ninja NJ600

Удалите пять винтов (длина 13 мм, диаметр головки 6 мм) с помощью отвертки Phillips #2.

Не снимая винты, вы можете извлечь второй слой из основания. Сделайте это сейчас и осторожно положите рядом с основанием.

Шнур питания проходит через отверстие на боковой стороне этого слоя. Сожмите шнур и вытяните его через отверстие, чтобы отделить слой от шнура.

Используя отвертку Phillips #2, удалите шесть винтов (длина 13 мм, диаметр головки 6 мм). Затем аккуратно снимите этот слой и положите рядом с основанием блендера.

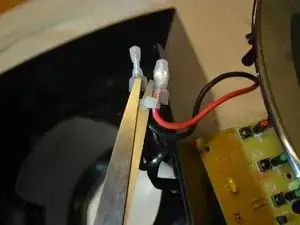

Будьте осторожны, чтобы не повредить два провода, которые удерживают этот третий слой на основании.

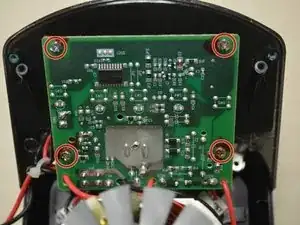

Удалите четыре винта (длина 10 мм, диаметр головки 5 мм) с помощью отвертки Phillips #2.

Будьте осторожны, чтобы не поцарапать печатную плату отверткой.

С помощью ножниц или кусачек обрежьте стяжку, удерживающую эти провода.

Это даст печатной плате больше свободы движения.

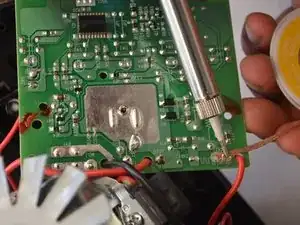

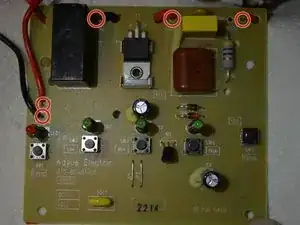

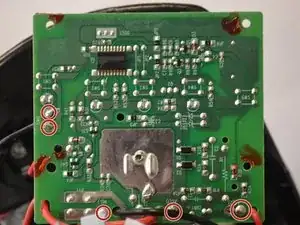

Демонтируйте пять проводов от участков пайки, показанных на изображении.

Если вы не знаете, как это сделать, у iFixit есть руководство, описывающее процесс.

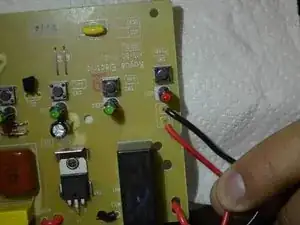

Перед тем как начинать демонтаж, переверните плату, чтобы убедиться, что вы собираетесь демонтировать правильный компонент.

Паяльник сильно нагревается, будьте осторожны при обращении.

После того как пров
