Замена кнопки Ninja NJ600

Снимите пять винтов (длина 13 мм, диаметр головки 6 мм) с помощью отвертки Phillips #2.

Не вынимая винтов, можно оттянуть второй слой от основания. Сделайте это сейчас и аккуратно положите его рядом с основанием.

Шнур питания проходит через отверстие в боковой части этого слоя. Сожмите шнур и вытяните его через отверстие, чтобы отделить слой от шнура.

С помощью отвертки Phillips #2 снимите эти шесть винтов (длина 13 мм, диаметр головки 6 мм). Затем осторожно снимите этот слой и положите его рядом с основанием блендера.

Осторожно: не повредите два провода, которые удерживают этот третий слой прикреплённым к основанию.

Снимите эти четыре винта (длина 10 мм, диаметр головки 5 мм) с помощью отвертки Phillips #2.

Осторожно: не царапайте печатную плату отверткой.

С помощью ножниц или кусачек разрежьте стяжку, фиксирующую эти провода.

Это даст печатной плате больше свободы в движении.

Распаяйте пять проводов с показанных паяльных контактов.

Если вы не знаете, как это сделать, у iFixit есть руководство, описывающее процесс.

Перед началом распаивания переверните плату, чтобы убедиться, что вы собираетесь распаять правильный компонент.

Паяльник очень горячий, при работе соблюдайте осторожность

После того как провода достаточно остынут, чтобы их можно было трогать, аккуратно сдвиньте печатную плату, чтобы освободить её от проводов.

ПРИМЕЧАНИЕ: отслеживайте, к какому контакту был припаян каждый провод. Это важно для работы блендера.

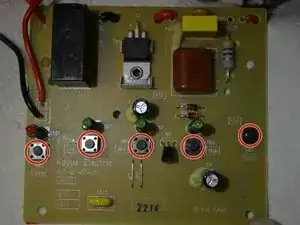

После снятия печатной платы с устройства определите, какую кнопку вы хотите заменить.

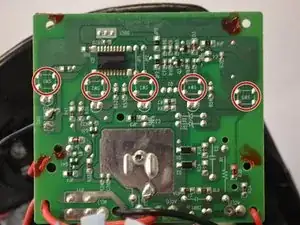

На противоположной стороне платы от кнопки находятся четыре паяльных контакта с обозначением «SW», за которым следует номер.

Распаяйте эти четыре паяльных контакта.

Эти контакты маленькие, поэтому при работе будьте осторожны, чтобы не повредить плату.

ПРИМЕЧАНИЕ: ориентация кнопок важна. Установите новую кнопку в правильной ориентации.

Паяльник очень горячий, при работе соблюдайте осторожность
