Замена печатной платы Ninja Professional BL610
Используйте данное руководство для замены печатной платы в вашем Ninja Professional BL610.
Шаг 1

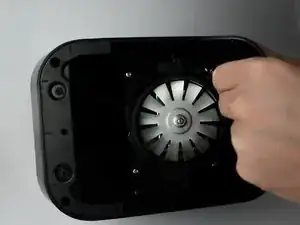

Удалите шесть винтов (длиной 13 мм, диаметром головки 6 мм) с нижней части блендера с помощью отвертки Phillips #2.
Шаг 2
Удалите шесть винтов (длиной 12 мм, диаметром головки 6 мм) из корпуса компонента с помощью отвертки Phillips #2.
Шаг 3

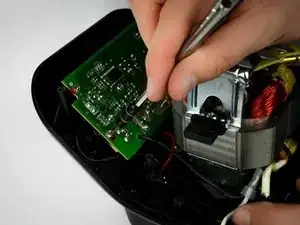

Удалите шесть винтов (длиной 9 мм, диаметром головки 2 мм) из корпуса компонента с помощью отвертки Phillips #2.
Шаг 4

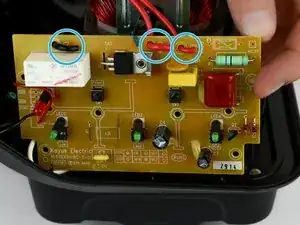

Найдите черный и красный провода, которые подключаются к печатной плате. Найдите место, где они припаены на обратной стороне.
Шаг 5

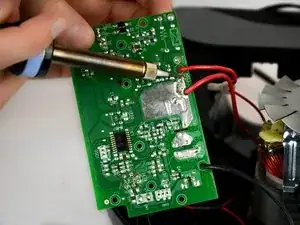

Отпаяйте оба провода от показанных паяльных площадок.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
