Замена светодиода LED на Ninja Professional BL610
Используйте это руководство для замены светодиода на плате вашего устройства.
Шаг 1

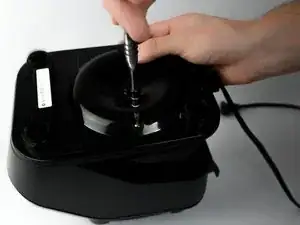

Удалите шесть винтов (длиной 12 мм, диаметром головки 6 мм) в нижней части блендера с помощью отвертки Phillips #2.
Шаг 2

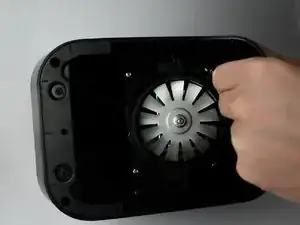

Удалите шесть винтов (длиной 12 мм, диаметром головки 6 мм) из корпуса компонента с помощью отвертки Phillips #2.
Шаг 3

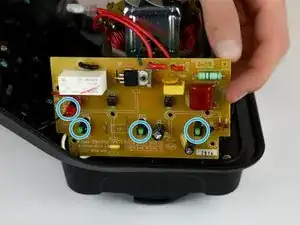

Удалите пять винтов с платы управления с помощью отвертки Phillips #2.
Шаг 4

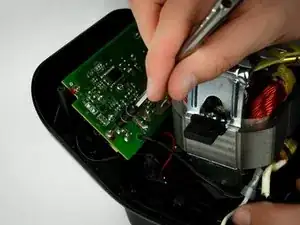

После удаления винтов поднимите плату, чтобы получить доступ к задней стороне.
Шаг 5
Найдите светодиод, который вы хотите заменить, и обратите внимание на его позицию на обратной стороне платы.
Шаг 6

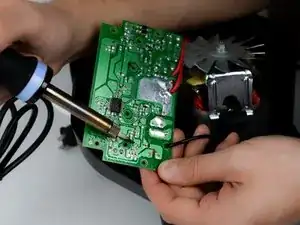

Отпаивайте оба проводка светодиода и удалите светодиод. Обратите внимание на ориентацию светодиода, это важно для замены. Новый светодиод нужно припаять в той же ориентации.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
