Замена платы управления в Ninja Mega Kitchen System BL770
Если плата управления перестала работать, это пошаговое руководство покажет, как её заменить. Для помощи по пайке следуйте руководству Как паять и выпаивать соединения.
Шаг 1
Выверните пять винтов (13 мм в длину, головка 6 мм), крепящих крышку основания, крестовой отверткой (Ph2).
Выверните два винта (13 мм в длину, головка 6 мм), крепящих крышку основания, отверткой T10.
Шаг 2
Осторожно снимите второй слой с основания. Для этого шага отвертка не потребуется.
Шаг 3
Снимите 2 винта (13 мм, головка 6 мм), крепящие пластиковую деталь, удерживающую сетевой шнур.
Затем снимите ещё 4 винта (13 мм, головка 6 мм) и 2 винта (11 мм, головка 5 мм), фиксирующие основание.
Осторожно поднимите основание от остальной части блендера.
Шаг 4

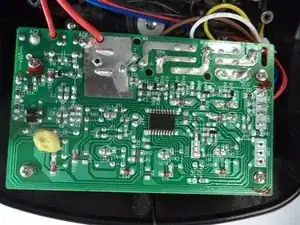

Выверните 4 винта (11 мм, головка 4 мм), соединяющие плату управления с основанием.
Шаг 5

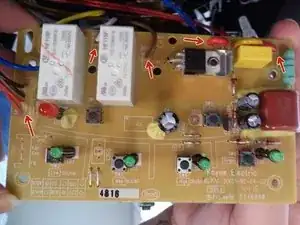

Осторожно выпаяйте все провода, соединяющие плату управления с устройством.
Аккуратно освободите плату от проводов и установите на её место новую плату.
Припаяйте провода к новой плате, отслеживая, какой провод куда подключается, чтобы устройство работало правильно.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
