Замена вентилятора охлаждения Ninja Mega Kitchen System BL770

В случае перегрева устройства может потребоваться замена вентилятора охлаждения. Этот гид покажет вам, как это сделать шаг за шагом.

Шаг 1

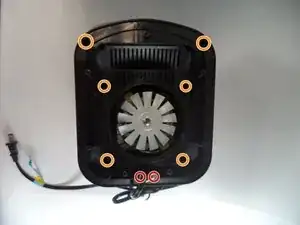

Удалите пять винтов (длиной 13 мм, головка 6 мм), крепящих крышку основания, с помощью отвертки Phillips (Ph2).

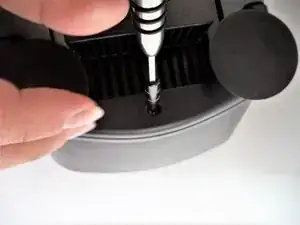

Удалите два винта (длиной 13 мм, головка 6 мм), крепящих крышку основания, с помощью отвертки T10.

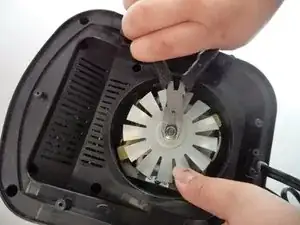

Осторожно снимите второй слой с основания. Для этого шага отвертка не потребуется.

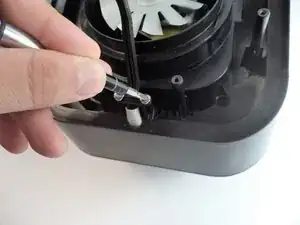

Удалите 2 винта (13 мм, головка 6 мм), соединяющих пластиковую деталь, удерживающую кабель питания.

Затем удалите дополнительные 4 винта (13 мм, головка 6 мм) и 2 винта (11 мм, головка 5 мм), закрепляющие основание.

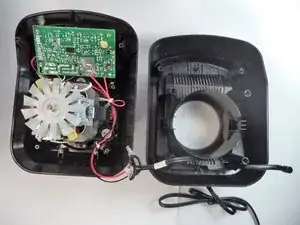

Осторожно поднимите основание от остальной части блендера.

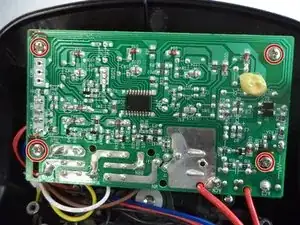

Удалите 4 винта (11 мм, головка 4 мм), соединяющих плату с основанием.

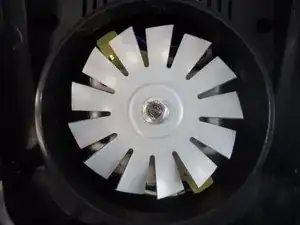

С осторожностью удерживайте вентилятор и используйте ключ или плоскогубцы, чтобы снять гайку, крепящую вентилятор.

Ослабьте шайбу с помощью плоской отвертки, затем снимите вентилятор и замените его новым.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
